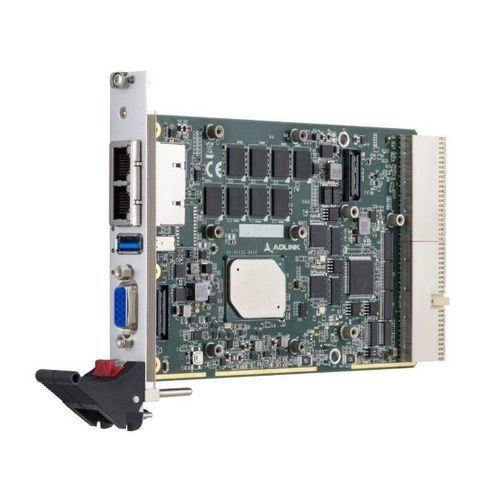

Tarjeta procesadora 2.5" cPCI-3630 series

XMCCompactPCIPCIe

La serie cPCI-3630 de ADLINK es un blade de procesador CompactPCI® 2.0 de 3U que incorpora el SoC de 64 bits Intel Atom® Processor X Series (anteriormente Apollo Lake I) y memoria ECC DDR3L-1600 MHz soldada de hasta 8 GB. Disponible en formatos de una ranura (4HP) o dos ranuras (8HP) de ancho, la serie cPCI-3630 utiliza varias tarjetas hijas para proporcionar una amplia gama de funciones de E/S. La placa frontal de E/S de la versión de una ranura (4HP) incluye 1 USB 3.0, 2 RJ-45 GbE y 1 puerto VGA (común a todas las versiones). Las E/S adicionales de la placa frontal en las versiones de doble ranura (8 HP) incluyen 2x USB 2.0, 1x COM, 1x PS/2 KB/MS y entrada/salida de línea en el cPCI-3630D; 2x DisplayPorts, 1x COM a través de conector RJ-45, 1x KB/MS y puerto USB 2.0 en el cPCI-3630G; 2x GbE a través de conectores MIL-STD M12 y 1x COM en el cPCI-3630T; y 2x GbE en conectores RJ-45 y 1x COM en el cPCI-3630TR. Otra opción de doble ranura es el cPCI-3630S con un emplazamiento XMC adicional en la capa 2. También hay una opción cPCI-3630N de una sola ranura que sólo proporciona indicadores LED sin E/S en la placa frontal. El SoC Intel Atom® integra el motor gráfico de bajo consumo de 9ª generación y proporciona un excelente soporte gráfico, multimedia y de pantalla. Al utilizar cPCI-3630G, admite una resolución de hasta 4K HD. Las opciones de almacenamiento incluyen una unidad SSD de 32 GB integrada (opcional), zócalo mSATA o CFast y espacio para unidad SATA de 2,5" en la tarjeta elevadora de capa 2 (cPCI-3630D/G/T/TR). La versión cPCI-3630S de doble ranura dispone de un emplazamiento XMC PCIe x1 opcional de 32 bits/66 MHz. Las señales de E/S traseras a J2 incluyen 2x GbE, 1x VGA, 1x USB 2.0, 2x COM, 1x SATA 3 Gb/s, lo que permite la ampliación con un módulo de transición trasero (RTM) opcional.
