CompactPCI® Serial (PICMG CPCI-S.0) es un nuevo estándar de ordenador modular adoptado oficialmente por PICMG en 2011. El estándar CompactPCI Serial define un conector completamente nuevo para admitir interfaces serie de alta velocidad, como PCI Express, SATA, USB y Ethernet. Una placa base CompactPCI Serial tiene seis conectores de alta velocidad P1 a P6 en la ranura del sistema, pero sólo P1 es obligatorio en las ranuras periféricas, siendo P2 a P6 opcionales. Un sistema CompactPCI Serial puede comprender un total de nueve blades (un blade de sistema y ocho blades de E/S periférica) a través de una arquitectura Ethernet de malla completa o de estrella única. El estándar CompactPCI® Serial es la siguiente generación de la especificación CompactPCI® y proporciona más flexibilidad y mayor velocidad y ancho de banda en soluciones de sistemas modulares.

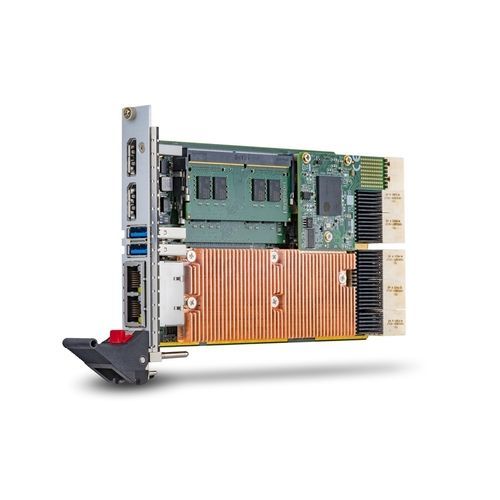

La serie ADLINK cPCI-A3525 es un blade de procesador compatible con CompactPCI Serial 3U con memoria SO-DIMM DDR4-2666 ECC de hasta 64GB. El ADLINK cPCI-A3525 cuenta con un procesador Intel® Core™ de 8ª/9ª generación con chipset Intel® CM246 PCH móvil.
La serie cPCI-A3525 es un blade CompactPCI Serial 3U disponible en factores de forma de una sola ranura (4HP) con placas hijas opcionales para proporcionar almacenamiento adicional y con 2 puertos GbE adicionales a través de P6 al backplane trasero. La placa frontal de E/S en la ranura única (4HP) incluye 1x DP, 2x GbE y 2x puertos USB 3.0 (estas E/S son comunes a todas las versiones).
Las interfaces en serie de los conectores P1 a P5 de la placa base incluyen dos puertos PCI Express x8, un puerto PCI Express x2, dos puertos PCI Express x4, tres puertos PCI Express x1, siete puertos SATA 6Gb/s, dos puertos USB 3.0 y ocho puertos USB 2.0. Además, el conector P6 admite dos interfaces Gigabit Ethernet.
---
