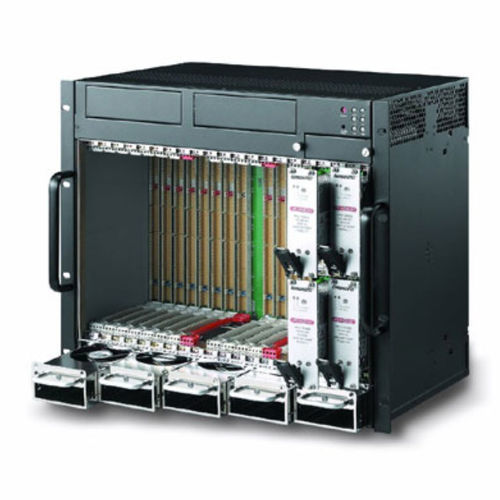

Chasis en bastidor cPCIS-3320/AC

6U9U7 ranuras

Placa base CompactPCI® de 64 bits compatible con PICMG® 2.1 Hot Swap con E/S trasera P3 y P5 Segmentos cPCI duales (Sistema A: 1 + 7 ranuras, Sistema B: 1 + 4 ranuras) fuentes de alimentación redundantes intercambiables en caliente 3+1 (750 W + 250 W) con entrada de CA universal Arquitectura de refrigeración redundante Protección magnética de la entrada de CA La plataforma de doble sistema cPCIS-3320 serie 9U es ideal para desarrollar aplicaciones de telecomunicaciones centradas en pasarelas de medios y señalización, así como servicios de telecomunicaciones de valor añadido como el servicio basado en la localización (LBS), Ring Back Tone (RBT) y sistemas de mensajes multimedia (MMS). Esta plataforma de desarrollo flexible y fiable, con E/S y almacenamiento optimizados, ofrece la mejor solución para fabricantes de equipos e integradores de sistemas y acorta el tiempo de lanzamiento al mercado de los ingresos empresariales en rápido crecimiento. El cPCIS-3320 admite sistemas duales y dos bahías para unidades de 5,25". El sistema A (lado izquierdo) admite 1+7 ranuras (1 ranura de host + 7 ranuras de periféricos), y el sistema B (lado derecho) admite 1+4 ranuras (1 ranura de host y 4 ranuras de periféricos). Ambos segmentos admiten buses PCI y H.110 CT de 64 bits/66 MHz.
