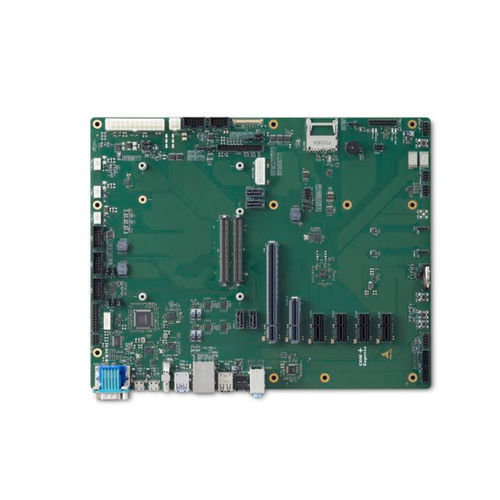

Tarjeta portadora COM Express Express-BASE6 R3.1

ATX

Express-BASE6 R3.1 es una placa portadora de referencia de módulo ATX COM-Express Type 6 Basic / Compact basada en PICMG COM-Express Revision 3.1. Junto con el módulo COM-Express Type 6 de su elección y las tarjetas complementarias disponibles en el mercado, puede emular rápidamente la funcionalidad del producto final que desee para el desarrollo de software y la verificación de hardware. Nota: La compatibilidad con PCIe Gen4 x16, 2,5GbE y USB4 depende del módulo y del soporte utilizados. Especificaciones: PICMG COM-HPC Revisión 3.1 Admite módulos COM-Express Tipo 6 Tamaño básico / compacto 1x PCIe Gen4 x16, 1x PCIe x4, 4x PCIe x1 2x USB4 HDMI, VGA, LVDS y eDP opcional 4x USB 3.x/2.x, 2x USB 2.0/1.1 en E/S trasera 4 SATA 2.lAN 5GbE Soporte de audio Mic/line-in/line-out, S/PDIF 2 conectores USB 2.0/1.1 en el panel frontal Cabezales para SMBus, GPIO, ranura para tarjeta SD, I2C, LPC, puerto serie Diagnóstico integrado para datos de código POST de BIOS en bus LPC Toma integrada para flash SPI secundaria Entrada de alimentación ATX Conector de 24+4 patillas
