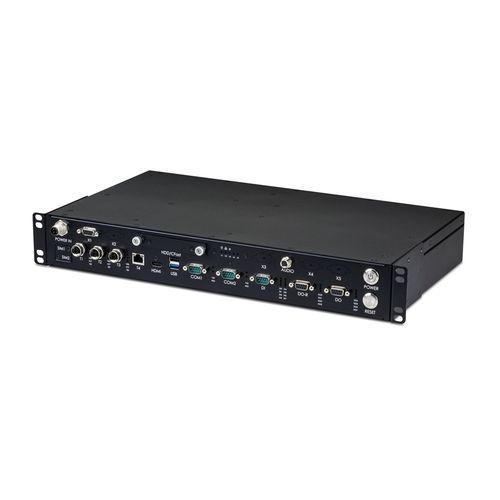

Colector de datos digital DCS-211

programableUSB

El sistema de recopilación de datos DCS-211 de 19" de ADLINK es compatible con un factor de forma de 1U o 1,5U para un rápido despliegue en bastidores existentes. Dispone de ocho canales de entrada digital (DI) aislados con aislamiento óptico de 2,5KVrms y tensión de entrada de hasta 137,5V (tensiones nominales de 24V/36V/72V/110V). Dispone de seis canales de salida digital (DO) repartidos en cuatro canales DO sin aislamiento en un conector D-sub y dos canales DO aislados con relés internos integrados controlados independientemente en un conector D-sub independiente. El DCS-211 utiliza un procesador Intel Atom® x5-E3930 y está emparejado con 4 GB DDR3L-1600 MHz (actualizable a 8 GB). También dispone de cuatro puertos GbE (1x RJ-45, 3x M12 con aislamiento de 2KVrms), dos puertos serie RS-232/422/485 programables a través de conectores DB-9 en el panel frontal, dos conectores USB de tipo A (1x 3.0, 1x 2.0), 32 GB de almacenamiento eMMC 5.0 integrado (64 GB opcionales), una ranura M.2 2280 para unidades SSD SATA "M key" y espacio en el panel frontal para una unidad SSD de 2,5" intercambiable en caliente o una ranura CFast. Los integradores de sistemas ferroviarios pueden aprovechar las tres ranuras Mini PCIe del DCS-211 (2x PCIe + USB 2.0, 1x USB 3.0), que admiten módulos de tamaño completo o medio con una USIM para cada ranura. Una de las ranuras USIM está integrada y las otras dos son accesibles desde el panel frontal, bajo una cubierta. Utilizando las ranuras Mini PCIe, el DCS-211 puede configurarse para 3G/4G/GPS/CAN/MVB, así como GNSS. Hay cuatro recortes reservados para conectores de antena que admiten tres conectores RP-SMA para telefonía móvil y Wi-Fi, y un conector SMA opcional para GNSS.
