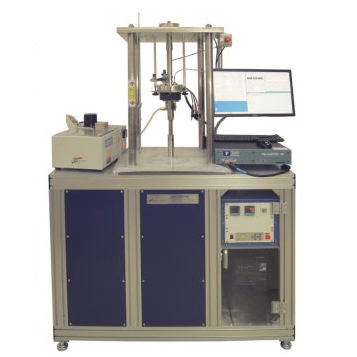

Banco de ensayo de fatiga SCC

de carga constantepara prueba de esfuerzocontrolado por ordenador

El ordenador controla un motor que está cargando la muestra de tracción. La tasa de desplazamiento es ed específi por los programas informáticos del operador. El valor medido de la célula de carga se mostrará en la pantalla del ordenador por medio del software. El equipo guarda tanto el desplazamiento y la carga de datos de forma automática. Los datos estarán disponibles para su manejo ulterior en formato ASCII. El fulfi instrumento lls los requisitos presentados en la norma ASTM G 129 Práctica. Cuando se utiliza característica de carga constante, la respuesta de la célula de carga se utiliza como una señal de realimentación para controlar el desplazamiento de modo que el valor de medición célula de carga es igual a la carga establecida por el operador. El dispositivo de carga puede realizar ensayos de fatiga cíclica de baja frecuencia. La carga cíclica se puede realizar ya sea bajo carga o de control de tensión. La forma de la carga puede ser cualquiera de trapecio (un caso especial: diente de sierra) o de tipo sinusoidal. La frecuencia máxima depende de la amplitud. El diseño básico de la unidad incluye un no-reacción de tornillo de bola actuador compacto conductor, con el motor, y una célula de carga con un indicador de fuerza digital. El ordenador controla el motor y guarda los datos medidos. Características El sistema consta de las unidades de carga, unidad de adquisición de dato, sistema de control y el recipiente de ensayo. La instalación está diseñada para la prueba de carga constante (CL), Strain lenta Prueba Rate (SSRT) y Baja Ciclo de prueba de fatiga (LCF).
