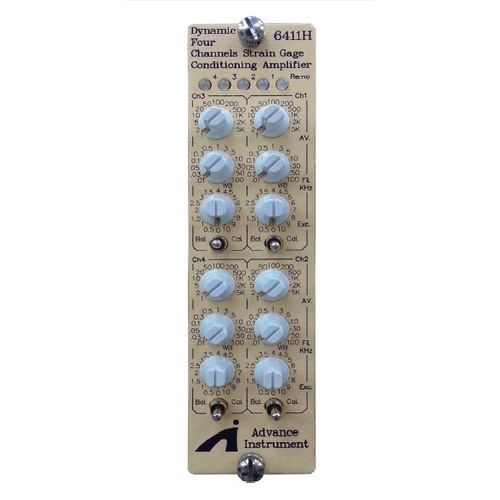

Amplificador de señal 6411H

acondicionadordiferencialde banda ancha

El sistema de acondicionamiento de señales 6411H está diseñado e incorpora todas las características necesarias para el acondicionamiento dinámico preciso de las entradas de bandas extensométricas y transductores en los entornos de funcionamiento más severos. Las señales de bajo nivel del acondicionador de señal 6411H y del amplificador a las salidas de alto nivel para múltiples canales pueden ser registradas y visualizadas simultánea y dinámicamente en dispositivos externos. Aplicaciones: ● Prueba dinámica de materiales ● Análisis de tensión/deformación ● Prueba de elasticidad de materiales dinámicos ● Acondicionamiento de señales SHPB ● Acondicionamiento de señales de células de carga ● Acondicionamiento de señales de bandas extensométricas de lámina ● Acondicionamiento de señales de sensores piezorresistivos ● Acondicionamiento de señales de bandas extensométricas de semiconductores Características - Amplificador de señal diferencial con gran ancho de banda hasta 200k Hz - Precisión de ganancia ± 0,1%, - Paso de ganancia : 1, 2, 5, 10, 20, 50, 100, 200, 500,1000, 2000 a 5000 mediante interruptor giratorio - Linealidad de la ganancia 0,01% - Ganancia totalmente calibrada de 1 a 5.000 - 4 canales por módulo - Acepta bandas extensométricas tipo lámina, piezoresistivas, potenciómetros, etc. - Excitación de paso de puente seleccionable (16bits): 0,5 a 10V - Amplificador enchufable - Equilibrio automático del puente, con EEROM para conservar el equilibrio sin alimentación - Incorporado con toda la terminación de puentes incluyendo maniquíes de 120 Ω o 1000 Ω y 350 Ω. - Incorporado con circuitos de calibración de derivación - Incorporado con filtro de paso bajo Bessel de cuatro polos con frecuencias de corte de 10 Hz, 30 Hz,50 Hz ~100k Hz y banda ancha (14 posición) - Posibilidad de elegir el tipo de filtro y la frecuencia de corte - Monitorización en el panel frontal: Estado de balance automático
