Transductor de par rotativo Bolt-3

con bridade galga extensométrica

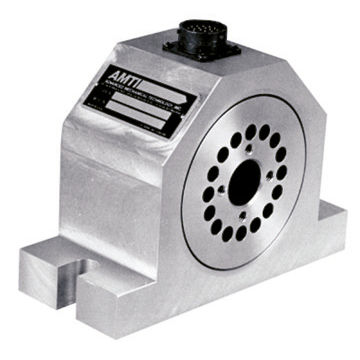

El transductor BOLT-3 de AMTI mide simultáneamente la torsión aplicada a un perno, la torsión en sus roscas y la tensión axial en el perno. Este instrumento único utiliza elementos cilíndricos de precisión y los extensómetros para aislar y medir las fuerzas y torsiones aplicadas, y permite un estudio detallado de las cargas en un elemento empernado. Esto lo hace una herramienta esencial para el estudio de lubricantes, tamaño de paso, forma de rosca, material, presión de contacto, componentes bloqueadores de roscas, insertos autobloqueantes, roscas autobloqueantes, y las características de torsión y empuje de tornillos de avance. BOLT-3 mide las dos torsiones y una fuerza necesarios para analizar la tensión de sujetador. Hay disponibles cinco capacidades y dos tamaños de cubierta estándar para BOLT-3; también hay disponibles unidades personalizables. Cada modelo tiene la sensitibilidad necesaria para satisfacer una gama de tamaños de pernos. Por ejemplo, el transductor de menor capacidad tiene una sensibilidad de carga axial de 0,38 μV/V-lb (0,09 μV-N) y puede resolver 0,3 libras (1,3 Newtons) usando 10V de excitación, una ganancia de 4000 y un sistema de adquisición de datos típico. Esta sensibilidad permite tornillos desde #4 o 3 mm a mucho menos que el uno por ciento de su resistencia nominal.
