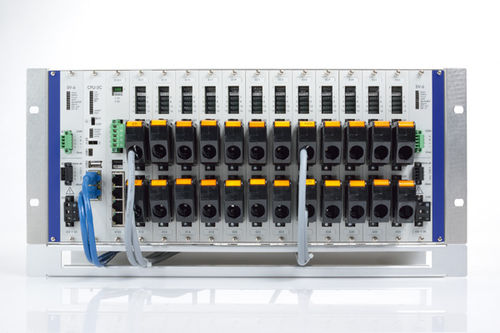

Controlador de subestación BCU-50

línea de red BCU-50 | Controlador de la Estación de Bahía Modular Tarjetas de entrada/salida en 14 ranuras Se pueden conectar en cascada hasta 16 marcos de módulos. Hasta 6 segmentos de red Ethernet separados con un túnel VPN DNP3, conexión de medidor SYM² 4 interfaces en serie con el protocolo IEC 60870-5-10x 224 E/S digitales*, 112 E/S analógicas* BCU-50 - Robustez en todos los sentidos Los controladores de la estación de la bahía en el suministro de energía eléctrica deben soportar requisitos ambientales especiales, especialmente cuando la automatización de la estación se utiliza en equipos de alta tensión, componentes de sistemas que vibran fuertemente o que generan descargas, así como en entornos con riesgo sísmico. Campos de uso Controlador de la estación y de la bahía en los interruptores de media y alta tensión Pasarela y enrutador de comunicación entre los buses de la estación, el bus de campo y los sistemas de control Unidad de vigilancia y control para los servicios públicos, la gestión de desechos y la industria manufacturera Al igual que en su hermano FW-50, un punto fuerte particular del BCU-50 reside en la realización de tareas de comunicación con subestaciones y sistemas de control de muchos fabricantes diferentes. DiseñoControlador modular de la estación de la bahía para la automatización de la subestación, en cascada BCU-50-M: Rack de V2a/aluminio con 7 ranuras BCU-50-L: Rack de V2a/aluminio con 14 ranuras Configuración-Ejemplo: Expansión máxima de entrada/salida 14 ranuras de E/S (hasta 224 E/S dedicadas), 2 Ethernet 10/100BaseTx auto-MDIX Ejemplo: comunicación máxima 6 interruptores integrados de 4 RJ-45 10/100 MBit/s o FO ST/SC 100 Mbit/s + RJ45 4 interfaces en serie, 8 ranuras E/A (hasta 128 E/S dedicadas) 28 enlaces FO en serie como acoplador estelar, por ejemplo, a los dispositivos de protección
