Comprobador de resistencia de aislamiento 5070

para impresión y etiquetas

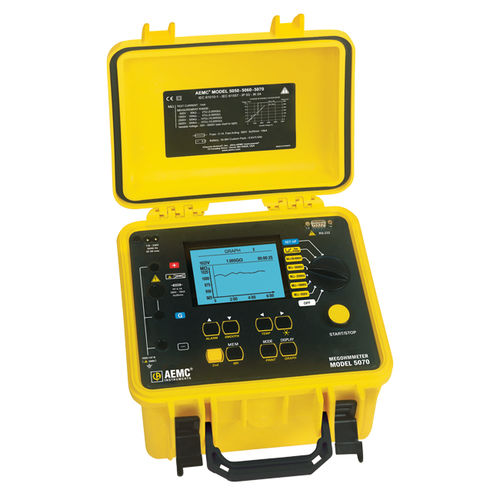

El Megohmetro Modelo 5070 es un comprobador gráfico de aislamiento de 5000V totalmente automatizado. Este True Megohmmeter® dispone de tensión de prueba seleccionable y programable (40 a 5100V) y corrección de temperatura programable de las lecturas de resistencia. El modelo 5070 es el único megóhmetro que ofrece tanto un trazado gráfico de la prueba directamente en el instrumento como una presentación digital de los resultados de la prueba. Dispone de una gran pantalla gráfica con visualización alfanumérica de cinco líneas y gráfico. También ofrece la posibilidad de programar hasta tres perfiles de tensión escalonados, cada uno de los cuales contiene hasta cinco pasos. El modelo 5070 tiene un puerto RS-232 que ofrece la posibilidad de configurar la unidad y ejecutar la prueba desde un PC. Los resultados de las pruebas se pueden generar directamente en una impresora utilizando el software de gráficos y análisis DataView®. Especificaciones Medición de tensión CA/CC Rango - 1 a 4000V Precisión - 1 a 99,9V: ±(1% R + 5ct) 100 a 4000V: ±(1% R + 3ct) Resolución - 1 a 99,9V: 0,1V 100 a 999V: 1V 1000 a 4000V: 2V Gama de frecuencias - 1 a 2500V: CC o 15 a 500Hz 2501 a 4000V: CC Impedancia de entrada - 750kΩ o 3MΩ (en función del rango) Medición de aislamiento Rango de tensión de prueba / resistencia - 500V: 30kΩ a 2TΩ 1000V: 100kΩ a 4TΩ 2500V: 100kΩ a 10TΩ 5000V: 300kΩ a 10TΩ Precisión de medición - 30kΩ a 39,99GΩ: ±(5% R + 3ct) 40.0GΩ 10TΩ: ±(15% R + 10ct) Tensión variable - 40 a 5.100V Descarga automática - Tiempo de descarga 3, 10, 20% (seleccionable por el usuario) de la tensión de prueba Características Generales Alarma programable - Sí DAR - PI - DD - R(t) - Sí Modo rampa - No Modo Paso - Hasta 5 pasos (tensión y duración configurables para cada paso)
