Comprobador de tensión 1060

de aislamientode capacidadde instalación eléctrica

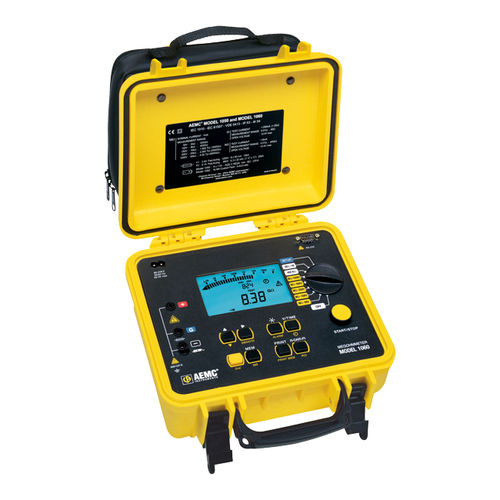

El megóhmetro digital/analógico modelo 1060 es un comprobador de aislamiento de 1000V totalmente automatizado. Proporciona mediciones de aislamiento hasta 4000GΩ (4TΩ). Los resultados de la prueba incluyen DAR, PI, capacitancia, medición de tensión y duración de la prueba. El True Megohmmeter® Modelo 1060 tiene una interfaz RS-232 y una amplia función de memoria, que permite almacenar los resultados en archivos específicos para una muestra. Un paquete de software estándar (DataView®) incluido con el modelo 1060 permite al usuario visualizar los resultados y gráficos de las pruebas. El modelo 1060 también puede programarse y controlarse completamente mediante un PC. La generación automática de informes de los resultados de las pruebas es rápida y sencilla mediante la conexión directa a una impresora o a través de un PC. Especificaciones Medición de tensión CA/CC Rango - 1 a 1000V Precisión - ±(1% R + 3V) Resolución - 1 a 99,9V: 0,1V 100 a 1000V: 1V Rango de frecuencia - DC y 16 a 65Hz Impedancia de entrada - 750kΩ aprox Medición de aislamiento Tensión de prueba / Rango de resistencia - 50V: 2kΩ a 200GΩ 100V: 4kΩ a 400GΩ 250V: 10kΩ a 1TΩ 500V: 20kΩ a 2TΩ 1000V: 40kΩ a 4TΩ Precisión de medición - 2kΩ a 39,99GΩ: ±(5% R + 3ct) 40.0GΩ 4TΩ: ±(15% R + 10ct) Descarga automática - Tiempo de descarga 25V antes de la inicialización de la prueba Medición de Resistencia Rango - 0,01Ω a 399,9kΩ Precisión - ± (3% R + 3ct) Tensión de circuito abierto - Aproximadamente 12,4 V CC Corriente de cortocircuito - <6mA CC Medida de continuidad Rango - 0,01 a 39,99Ω Precisión - ± (3% R + 4ct) con compensación de conductores Tensión de circuito abierto - 12,4 V CC Corriente de cortocircuito - ≥ 200mA CC de 0,01 a 20,00Ω Características generales Alarma programable - Sí DAR - PI - Sí Modo Rampa - No Modo escalonado - No
