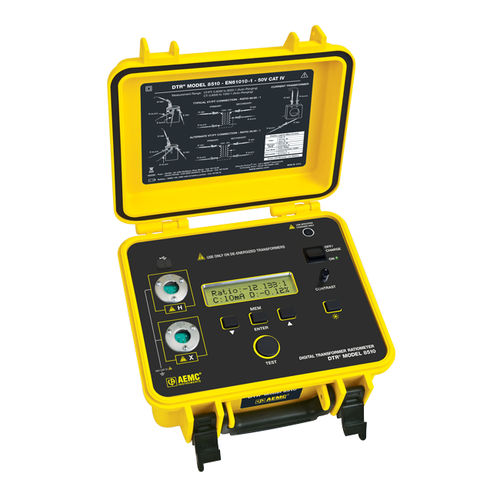

Logómetro digital DTR 8510

para transformador

El DTR® Modelo 8510 es un ratiómetro digital de vueltas de transformador portátil y fácil de usar diseñado para pruebas in situ de transformadores de potencia, potencial y corriente. Cuando se conecta a un transformador no energizado, el DTR® Modelo 8510 mide con precisión la relación de vueltas entre el primario y el secundario, a la vez que muestra la polaridad y la corriente de excitación. El DTR® es totalmente automático y utiliza un método de ensayo conforme a ANSI/IEEE. No se requiere calibración por parte del usuario, selección de rangos, manivela o tedioso equilibrado. En cada medición, el DTR® se autocalibra automáticamente y comprueba si hay devanados/conexiones/disyuntores abiertos, cortocircuitos (exceso de corriente de excitación), colocación incorrecta de los cables de prueba y polaridad inversa. Las mediciones se muestran de forma rápida y precisa. Especificaciones Rango de relación VT/PT - Auto-Rango: 0,8000:1 a 8000,0:1 Precisión VT/PT - 0,8000 a 9,9999: ±0,2% de la lectura 10.000 a 999,99: ±0,1% de la lectura 1000.0 a 4999,9: ±0,2% de la lectura 5000.0 a 8000,0: ±0,25% de la lectura Rango de relación del TC - Auto-Rango: 0,8000 a 1000,0 Precisión del TC - ±0,5% de la lectura Señal de excitación - Modo VT/PT: 32Vrms máx Modo TC: Nivel automático 0 a 1A, 0,1 a 4,5Vrms Visualización de la corriente de excitación - Rango: 0 a 1000mA Precisión: ±(2% de la lectura +2mA) Frecuencia de excitación - 70Hz Pantalla - LCD 16 caracteres, 2 líneas, gran formato, retroiluminación LED, visible día/noche Idiomas soportados - Inglés, español, francés, italiano, alemán, portugués Comunicación - USB 2.0 con aislamiento óptico Almacenamiento de datos - Hasta 10.000 mediciones completas Fuente de alimentación - Dos pilas recargables de NiMH de 12 V (incluidas) Duración de la batería - Hasta 10 horas de funcionamiento continuo Indicación de batería baja - LED y LCD
