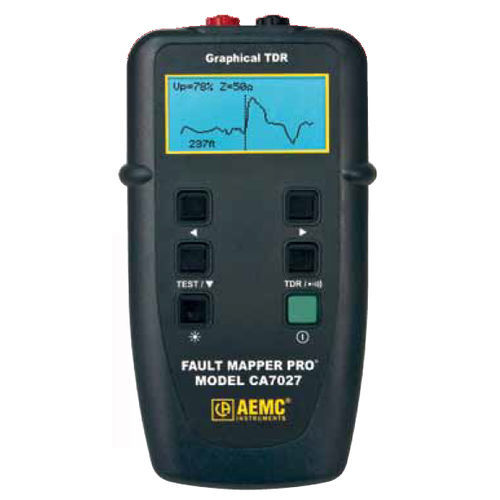

Reflectómetro temporal CA7027

portátil

El Fault Mapper Pro® Modelo CA7027 es un reflectómetro gráfico portátil de dominio temporal TDR diseñado para identificar y localizar averías en cables de alimentación y comunicación, con acceso a un solo extremo. El Fault Mapper Pro® mide la longitud del cable e indica la longitud y la distancia a los fallos del cable en un rango de 3 a 6000 m en prácticamente cualquier tipo de cable. Inyecta una serie de impulsos en el cable bajo prueba. La velocidad a la que viajan los impulsos viene determinada por el tipo de cable, lo que se conoce como velocidad de propagación (Vp) del cable. La velocidad de propagación se puede ajustar entre el 1% y el 99%, lo que permite una calibración precisa del cable sometido a prueba. Especificaciones Alcance (@ Vp=70%) - 23, 49, 98, 197, 394, 820, 1640, 3280, 6560, 9850, 19000 pies (control de alcance manual) Precisión - 1% ± del rango Resolución - Aproximadamente 1% del rango seleccionado Longitud mínima del cable - 0,5 m (1,5 pies) Velocidad de propagación (Vp) - Ajustable del 1 al 99 Pulso de salida - 5 V (pico a pico) en circuito abierto Impedancia de salida - 25, 50, 75, 100Ω (seleccionable) Velocidad de barrido - 2 barridos/segundo o barrido mantenido Resolución de la pantalla - LCD gráfica de 128x64 píxeles Luz de fondo - Azul electroluminiscente Generador de tonos - Oscilante de 810 a 1110 Hz Receptor de tonos/rastreador de cables - Modelo TR03- Disponible como accesorio (no incluido) Protección de voltaje - 250VAC Fuente de alimentación - 4 pilas alcalinas AA de 1,5 V (incluidas) Apagado automático - Seleccionable 1 ,2 ,3, 4 minutos o desactivado Dimensiones - 6.5 x 3.5 x 1.5" (165 x 90 x 37mm) Peso: 350 g Temperatura de funcionamiento - 14 a 122°F (-10° a 50°C) Temperatura de almacenamiento -20 a 70°C (-4 a 158°F) Grado de protección contra la penetración (IP) - IP54 EMC - EN 61326-1 Conformidad de seguridad - IEC 61010-1, EN 60950
