Comprobador de aislamiento 6550

de resistencia de aislamientode instalación eléctricaportátil

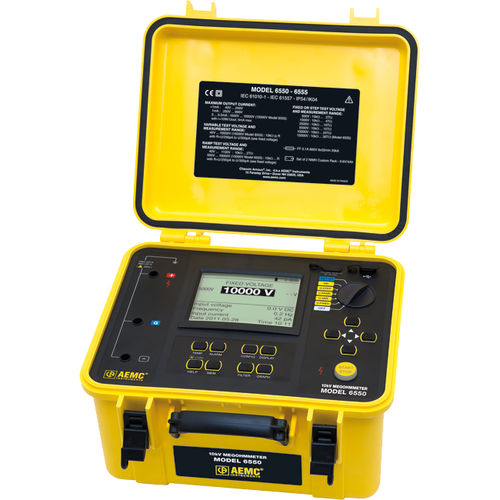

El Megóhmetro Modelo 6550 es un instrumento de medida portátil de alta gama destinado a la medida de una amplia variedad de valores de resistencia de aislamiento eléctrico en cables y dispositivos que operan a alta tensión. Es el único comprobador de aislamiento gráfico de 10.000 V totalmente automatizado. El modelo 6550 está embalado en una caja robusta que es IP54 cuando está cerrada. Los resultados de las pruebas y la información de configuración se muestran en una pantalla gráfica LCD y se pueden exportar mediante el software DataView® suministrado. Este megóhmetro puede funcionar con batería o corriente alterna durante las pruebas. El modelo 6550 también ofrece la posibilidad de programar hasta tres perfiles de tensión escalonados (de 40 a 10.000), cada uno de los cuales contiene hasta diez pasos. También hay perfiles de rampa y tres tensiones de prueba programables, además de las tensiones fijas estándar de 500, 1.000, 2.500, 5.000 y 10.000 V. Especificaciones Medición de tensión CA/CC Rango - 1 a 4000V Precisión - 1 a 99,9V: ±(1% R + 5ct) 100 a 4000V: ±(1% R + 1ct) Resolución - 1 a 99,9V: 0,1V 100 a 999V: 1V 1000 a 4000V: 2V Gama de frecuencias - 1 a 2500V: CC o 15 a 500Hz 2501 a 4000V: CC Impedancia de entrada - 3MΩ Medición de aislamiento Rango de tensión de prueba / resistencia - 500V: 10kΩ a 2TΩ 1000V: 10kΩ a 4TΩ 2500V: 10kΩ a 10TΩ 5000V: 10kΩ a 15TΩ 10.000V: 10kΩ a 25TΩ Precisión de medición - 10kΩ a 39,99GΩ: ±(5% R + 3ct) 40.0GΩ a 10,00TΩ: ±(15% R + 10ct) 400GΩ a 3,999TΩ: ±(15% R + 10ct) @ 500 y 1000V solamente 4.00 a 10.00TΩ: ±(20% R + 10ct) @ 2500V 4.00 a 15.00TΩ: ±(20% R + 10ct) @ 5000V 4.00 a 25.00TΩ: ±(20% R + 10ct) @ 10000V Tensión variable - 40 a 10.000V Descarga automática - Tiempo de descarga < 27s/µF de Vtest a 25V @ 10.000V
