Indicación de más presión, menos presión y presión diferencial
Excelente relación calidad/precio
Dos sistemas de tubo Bourdon independientes
Carcasa y piezas húmedas también disponibles en acero inoxidable (opción)
Aplicación
Para la medición de la presión diferencial de medios gaseosos y líquidos que no sean muy viscosos, no cristalicen y no ataquen las aleaciones de cobre. Especialmente indicado para sistemas de calefacción (tuberías de impulsión y retorno).
¡! Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" (véase el apéndice)
Función

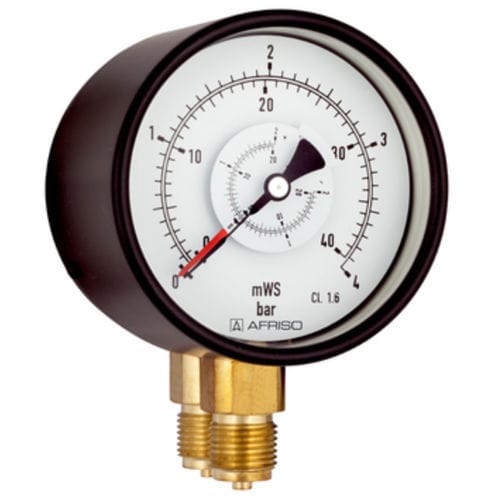

Las presiones se miden en dos sistemas de tubo de Bourdon independientes ("más" presión = alta presión, "menos" presión = baja presión). La presión se indica mediante una esfera y una aguja. La escala de presión diferencial cubre el 50 % del rango de la presión "positiva" y el 50 % del rango de la presión "negativa". La aguja negra (conexión "más") y la aguja roja (conexión "menos") de la escala del manómetro de presión diferencial permiten leer las presiones de ambos sistemas en la escala fija.
Campo de aplicación
La presión máxima en el sistema no debe superar el valor máximo de la escala. Para una buena legibilidad, la presión diferencial a medir no debe ser inferior a aprox. el 20 % del valor final de la escala.
---
