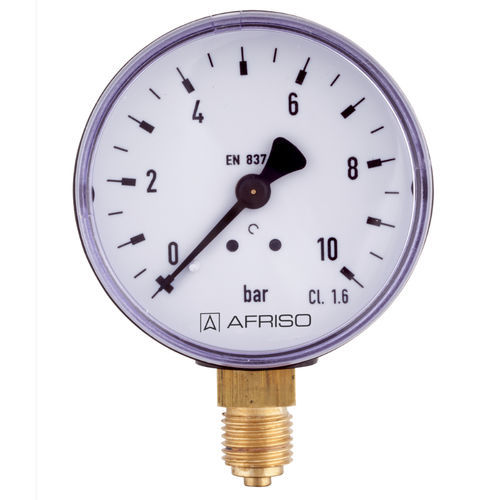

Manómetro de esfera D1
de plásticode tubo Bourdonresistente a la corrosión

Manómetro de esfera - D1 - AFRISO-EURO-INDEX - de plástico / de tubo Bourdon / resistente a la corrosión
Manómetro de esfera - D1 - AFRISO-EURO-INDEX - de plástico / de tubo Bourdon / resistente a la corrosión
Manómetro de esfera - D1 - AFRISO-EURO-INDEX - de plástico / de tubo Bourdon / resistente a la corrosión - imagen - 2
Manómetro de esfera - D1 - AFRISO-EURO-INDEX - de plástico / de tubo Bourdon / resistente a la corrosión - imagen - 3
Manómetro de esfera - D1 - AFRISO-EURO-INDEX - de plástico / de tubo Bourdon / resistente a la corrosión - imagen - 4
Manómetro de esfera - D1 - AFRISO-EURO-INDEX - de plástico / de tubo Bourdon / resistente a la corrosión - imagen - 5
Manómetro de esfera - D1 - AFRISO-EURO-INDEX - de plástico / de tubo Bourdon / resistente a la corrosión - imagen - 6
Manómetro de esfera - D1 - AFRISO-EURO-INDEX - de plástico / de tubo Bourdon / resistente a la corrosión - imagen - 7
Añadir a mis favoritos
Añadir al comparador


Características

Sistema de visualización
de esfera
Material
de plástico
Tecnología
de tubo Bourdon
Tipo de protección
resistente a la corrosión
Aplicaciones
para gas, para líquido
Presión

Máx.: 400 bar
(5.801,51 psi)

Mín.: -1 bar
(-14,5 psi)

Precisión

1,6 %

Diámetro de la esfera

40 mm, 50 mm, 63 mm, 80 mm, 100 mm
(1,6 in, 2 in, 2,5 in, 3,1 in, 3,9 in)

Temperatura de proceso

Máx.: 60 °C
(140 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Para aplicaciones neumáticas y de sistemas de calefacción Diseño según EN 837-1 Clase de precisión 1,6 Carcasa de plástico resistente a la corrosión y a los golpes Muchas versiones personalizadas disponibles Aplicación Para medios gaseosos y líquidos que no sean muy viscosos, no cristalicen y no ataquen a las aleaciones de cobre. ¡! Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" Datos técnicos Gamas (EN 837-1/5) Véase la tabla de pedidos Campo de aplicación Carga estática ¾ x valor final de escala Carga dinámica: ⅔ x valor final de escala A corto plazo: Valor final de escala Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,4 %/10 K a temperatura descendente aprox. ± 0,4 %/10 K del valor final de escala Grado de protección IP 32 (EN 60529) Diseño estándar Conexión Latón, inferior o central Elemento de medición Tubo Bourdon, aleación de cobre ≤ 60 bar: "Tubo tipo "C > 60 bar: Tubo helicoidal Movimiento Latón Esfera Plástico, blanco Escala negra Puntero Plástico, negro Carcasa ABS, negro, muy resistente a los golpes y a la corrosión Ventana Plástico, encajada NG 80: Con puntero de referencia rojo ajustable NG 100: Con puntero de referencia rojo ajustable Opciones Tornillo de amortiguación Puntero de referencia Escalas especiales Otras conexiones a proceso

---
