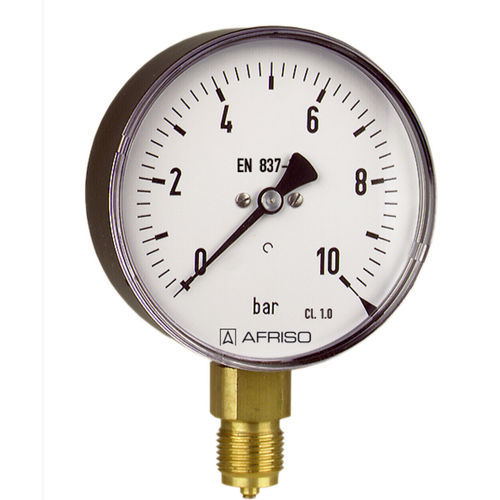

Manómetro de esfera RF100I D201

G 1/2de plásticode aluminio

Para la construcción de máquinas e instalaciones Robusta carcasa de acero Numerosas versiones personalizadas Aplicación Para medios gaseosos y líquidos que no sean muy viscosos, no cristalicen y no ataquen a las aleaciones de cobre. ¡! Para una elevada precisión de medición. Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" (véase el apéndice) Rangos (EN 837-1/5) Véase la tabla de pedidos Campo de aplicación Carga estática ≤ 600 bar: Valor final de escala > 600 bar: ¾ x valor final de escala Carga dinámica ≤ 600 bar: 0.9 x valor final de escala > 600 bar: ⅔ x valor final de escala A corto plazo ≤ 600 bar: 1.3 x valor final de escala > 600 bar: Valor final de escala Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,4 %/10 K a temperatura descendente aprox. ± 0,4 %/10 K Diseño estándar Elemento de medición Tubo de Bourdon ≤ 60 bar: tubo tipo "C", aleación de cobre > 60 bar: Tubo helicoidal, acero inoxidable 316 Ti/316 L Movimiento Latón Esfera Aluminio, blanco Escala negra Puntero Aluminio, negro Carcasa Chapa de acero, negra Ventana Plástico, encajada Opciones Tornillo de amortiguación Puntero de referencia Contactos eléctricos Escalas especiales Otras conexiones a proceso
