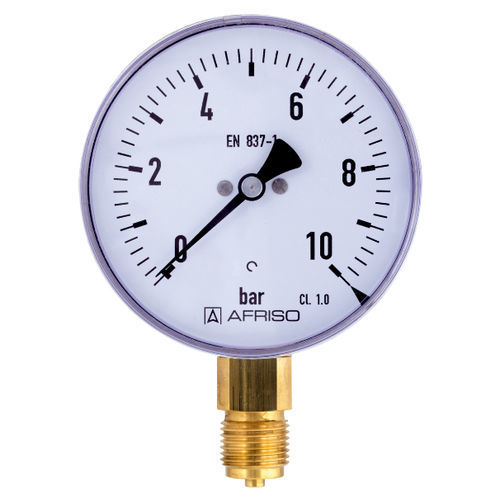

Manómetro de esfera RF100I D301

de plásticode latónde aluminio

Para la construcción de máquinas e instalaciones Robusta carcasa de acero inoxidable Numerosas versiones personalizadas Aplicación Para medios gaseosos y líquidos que no sean muy viscosos, no cristalicen y no ataquen a las aleaciones de cobre. ¡! Para una elevada precisión de medición. Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" (véase el apéndice) Rangos (EN 837-1/5) Véase la tabla de pedidos Campo de aplicación Carga estática ≤ 600 bar: Valor final de escala > 600 bar: ¾ x valor final de escala Carga dinámica ≤ 600 bar: 0.9 x valor final de escala > 600 bar: ⅔ x valor final de escala A corto plazo ≤ 600 bar: 1.3 x valor final de escala > 600 bar: Valor final de escala Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,4 %/10 K a temperatura descendente aprox. ± 0,4 %/10 K del valor final de escala Grado de protección IP 32 (EN 60529) Diseño estándar Conexión Latón, parte inferior o posterior Elemento de medición Tubo de Bourdon ≤ 60 bar: tubo tipo "C", aleación de cobre > 60 bar: Tubo helicoidal, acero inoxidable 316 Ti/316 L Movimiento Latón Esfera Aluminio, blanco Escala negra Puntero Aluminio, negro Carcasa Acero inoxidable 304 Ventana Plástico, encajada Opciones Tornillo de amortiguación Puntero de referencia Contactos eléctricos Escalas especiales Otras conexiones a proceso
