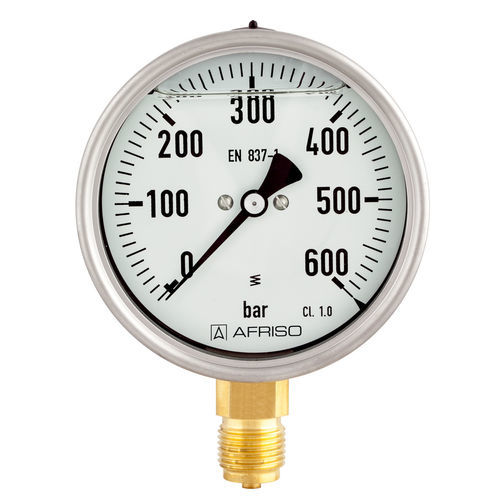

Manómetro de esfera Type D8

de latónde aluminiode acero inoxidable

Diseño compacto Puede utilizarse en caso de fuertes vibraciones y cargas de presión dinámicas elevadas Mayor vida útil gracias a un menor desgaste y a la protección contra la corrosión del sistema de medición Sin empañamiento del interior de la ventana en caso de aplicaciones al aire libre Aplicación Para medios gaseosos y líquidos que no sean muy viscosos, no cristalicen y no ataquen a las aleaciones de cobre. Para mediciones en zonas con altos niveles de vibración y cargas de presión dinámicas elevadas. Datos técnicos Campo de aplicación Carga estática ≤ 600 bar: Valor final de escala > 600 bar: ¾ x valor final de escala Carga dinámica ≤ 600 bar: 0.9 x valor final de escala > 600 bar: ⅔ x valor final de escala A corto plazo ≤ 600 bar: 1.3 x valor final de escala > 600 bar: Valor final de escala Diseño estándar Conexión Latón, inferior o posterior Elemento de medición Tubo de Bourdon ≤ 60 bar: tubo tipo "C", aleación de cobre > 60 bar: Tubo helicoidal, acero inoxidable 316 Ti/316 L Movimiento Latón Esfera Aluminio, blanco Escala negra Puntero Aluminio, negro Carcasa Acero inoxidable 304, con soplado Bisel tipo bayoneta Acero inoxidable 304 Ventana Vidrio para instrumentos Líquido de llenado Glicerina (99,5 %) Opciones Brida posterior fijación de 3 orificios, bisel para montaje en panel fijación de 3 orificios, bisel para montaje en panel (NG 63) Escalas especiales Otras conexiones a proceso
