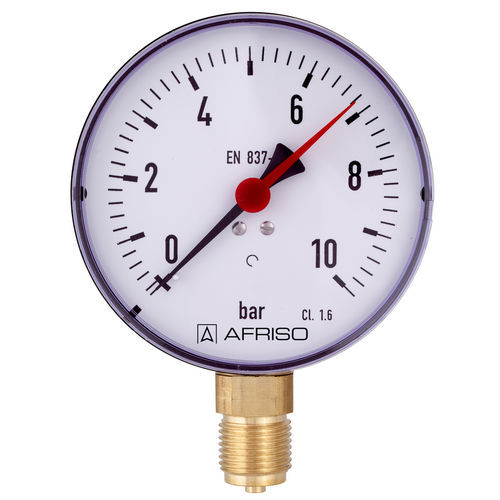

Manómetro de esfera RF40 D201

G 1/4G 1/8de latón

Para tecnología doméstica y aplicaciones de ingeniería mecánica (NG 80 - 100 - 160) Robusta carcasa de acero Ventana con puntero de referencia ajustable (NG 80 - 100) Con puntero de referencia en la esfera (NG 160) Clase de precisión 1,6 Muchas versiones personalizadas disponibles Aplicación Para medios gaseosos y líquidos que no sean muy viscosos, no cristalicen y no ataquen a las aleaciones de cobre. ¡! Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" Gamas (EN 837-1/5) Ver tabla de pedidos Campo de aplicación Carga estática ¾ x valor final de escala Carga dinámica: ⅔ x valor final de escala A corto plazo: Valor final de escala Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,4 %/10 K a temperatura descendente aprox. ± 0,4 %/10 K del valor final de escala Grado de protección IP 32 (EN 60529) Diseño estándar Conexión Latón, inferior o central Elemento de medición Tubo Bourdon, aleación de cobre ≤ 60 bar: "Tubo tipo "C > 60 bar: Tubo helicoidal Opciones Bisel para montaje en panel fijación de 3 orificios, bisel de montaje en panel Tornillo de amortiguación Puntero de referencia Escalas especiales Otras conexiones a proceso
