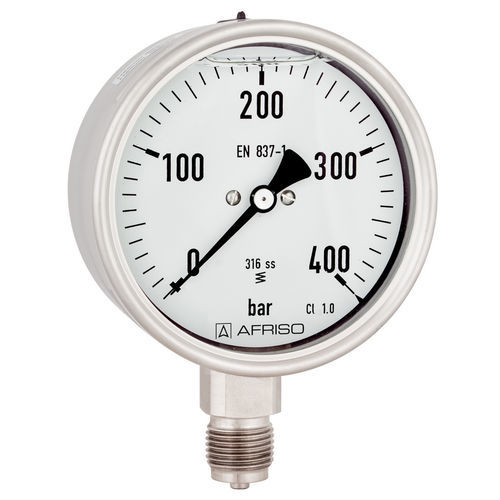

Manómetro de esfera RF100ChGly D802

G 1/2de latónde acero inoxidable

Para aplicaciones de ingeniería química y de procesos Sistema de medición totalmente soldado a la carcasa Diseño extremadamente robusto Puede utilizarse en caso de fuertes vibraciones y cargas de presión dinámicas elevadas Prueba de estanqueidad con helio Certificado por DNV y GOSSTANDART Versión Ex (opcional) Aplicación Para medios gaseosos y líquidos corrosivos que no sean muy viscosos y no cristalicen; adecuado para entornos corrosivos. Para mediciones en zonas con altos niveles de vibración y altas cargas de presión dinámicas. ¡! Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" (véase el apéndice) Gamas (EN 837-1/5) Véase la tabla de pedidos Campo de aplicación Carga estática ≤ 600 bar: Valor final de escala > 600 bar: ¾ x valor final de escala Carga dinámica ≤ 600 bar: 0.9 x valor final de escala > 600 bar: ⅔ x valor final de escala A corto plazo ≤ 600 bar: 1.3 x valor final de escala > 600 bar: Valor final de escala Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,4 %/10 K a temperatura descendente aprox. ± 0,4 %/10 K del valor final de escala Diseño estándar Conexión Acero inoxidable 316 Ti/316 L, parte inferior o inferior trasera Elemento de medición Prueba de estanqueidad con helio ≤ 60 bar: "Tubo tipo "C > 60 bar: Tubo helicoidal Movimiento Acero inoxidable Esfera Aluminio, blanco Escala negra Opciones Relleno de aceite de silicona líquido Movimiento de latón Brida trasera fijación de 3 orificios, bisel para montaje en panel Versión Ex Contactos eléctricos Escalas especiales
