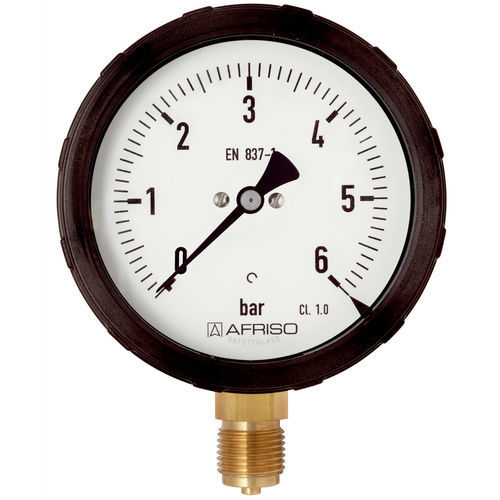

Manómetro de esfera RF100ISR D101

de vidriode plásticode latón

Para la construcción de máquinas e instalaciones Carcasa de plástico extremadamente robusta (PA 6.6 GB30) Ventana de cristal de seguridad laminado Clase de precisión superior opcional Aplicación Para medios gaseosos y líquidos que no sean muy viscosos, no cristalicen y no ataquen a las aleaciones de cobre. Para una alta precisión de medición. ¡! Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" Datos técnicos Gamas (EN 837-1/5) Véase la tabla de pedidos Campo de aplicación Carga estática ≤ 600 bar: Valor final de escala > 600 bar: ¾ x valor final de escala Carga dinámica ≤ 600 bar: 0.9 x valor final de escala > 600 bar: ⅔ x valor final de escala A corto plazo ≤ 600 bar: 1.3 x valor final de escala > 600 bar: Valor final de escala Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,4 %/10 K a temperatura descendente aprox. ± 0,4 %/10 K del valor final de escala Diseño estándar Conexión Latón, parte inferior o posterior Elemento de medición Tubo de Bourdon ≤ 60 bar: tubo tipo "C", aleación de cobre > 60 bar: Tubo helicoidal, acero inoxidable 316 Ti/316 L Movimiento Latón Esfera Aluminio, blanco Escala negra Puntero Aluminio, negro Carcasa Plástico (PA 6.6 GB30), con soplado Bisel atornillado Plástico (PA 6.6 GB30) Ventana Vidrio laminado de seguridad Opciones Relleno de glicerina (tipo D 6) Clase de precisión superior Tornillo amortiguador Escalas especiales Otras conexiones a proceso Puntero microajustable
