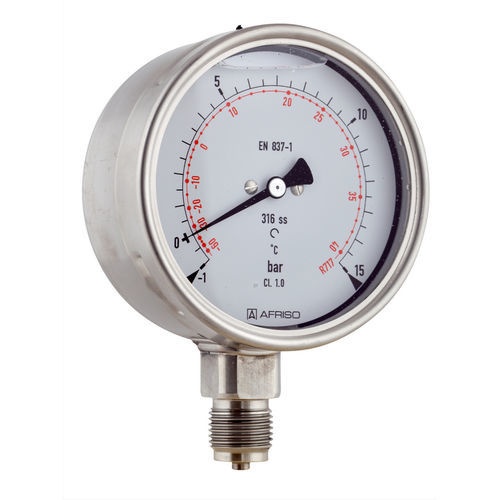

Manómetro de esfera RF100KTGly D802

G 1/2UNFde plástico

Puede utilizarse en caso de fuertes vibraciones y cargas de presión elevadas y dinámicas Mayor vida útil gracias a un menor desgaste y a la protección contra la corrosión del sistema de medición Varios refrigerantes medibles con múltiples escalas Certificado por DNV y GOSSTANDART Aplicación Para la medición simultánea de presiones de vapor y temperaturas en la ingeniería de refrigeración. ¡! Para la medición de gas o vapor, observe la tabla "Criterios de selección según EN 837-2" (véase el apéndice) Datos técnicos Escalas de temperatura Para agente refrigerante R 717 (NH3) Campo de aplicación Carga estática ¾ x valor final de escala Carga dinámica: ⅔ x valor final de escala A corto plazo: Valor final de escala Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,4 %/10 K a temperatura descendente aprox. ± 0,4 %/10 K del valor final de escala Diseño estándar Conexión Acero inoxidable 316 Ti/316 L, parte inferior o posterior Elemento de medición Tubo Bourdon, acero inoxidable 316 Ti/316 L "Tubo tipo "C Movimiento Latón Esfera Aluminio, blanco Marca de presión negra Marca de temperatura en color Puntero Aluminio, negro Carcasa Acero inoxidable 304, con soplado Bisel engarzado Acero inoxidable 304 Ventana Plástico Líquido de llenado Glicerina (99,5 %) Opciones Escalas de temperatura para otros refrigerantes Brida posterior Fijación por abrazadera fijación de 3 orificios, bisel de montaje en panel (NG 63/100) Tornillo de amortiguación Escalas especiales Otras conexiones a proceso 7/16 - 20 UNF SAE J513 (45°)
