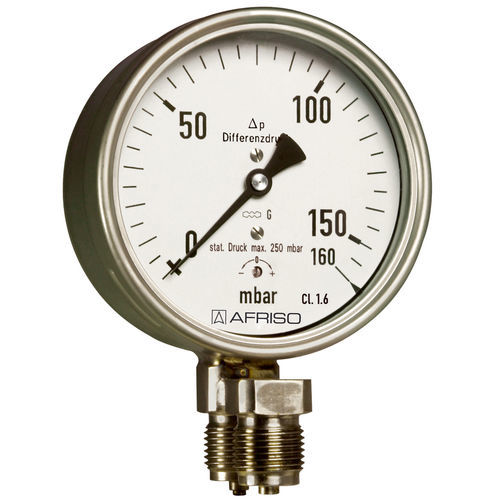

Manómetro diferencial KP100Dif D401

de esferaG 1/2de plástico

Medición de presiones diferenciales extremadamente pequeñas Diseño robusto Indicación directa de la presión diferencial Numerosas versiones personalizadas disponibles Aplicación Para la medición de la presión diferencial de medios no corrosivos, gaseosos y secos. Especialmente adecuado para la medición de pérdidas de filtros en aplicaciones de aire acondicionado y ventilación. ¡! Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" (véase el apéndice) Función La presión "positiva" (= alta presión) se aplica al interior de la membrana. La presión "negativa" (= baja presión) se aplica al interior de la carcasa estanca. La diferencia de presión hace que la membrana cambie de forma, generando así el desplazamiento necesario para medir la presión. Este desplazamiento es captado por el movimiento. La presión diferencial se indica directamente mediante una aguja. Gamas (EN 837-3/5) Ver tabla de pedidos Campo de aplicación Carga estática: Valor final de escala Carga dinámica 0.9 x valor final de escala Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,6 %/10 K a temperatura descendente aprox. ± 0,6 %/10 K del valor final de escala Diseño estándar Elemento de medición (parte húmeda) Elemento de cápsula, aleación CuBe Corrección del cero Por delante Junta (parte húmeda) NBR (Perbunan) Opciones Brida posterior fijación de 3 orificios, bisel de montaje en panel Conexiones de manguera Escalas especiales Otras conexiones a proceso
