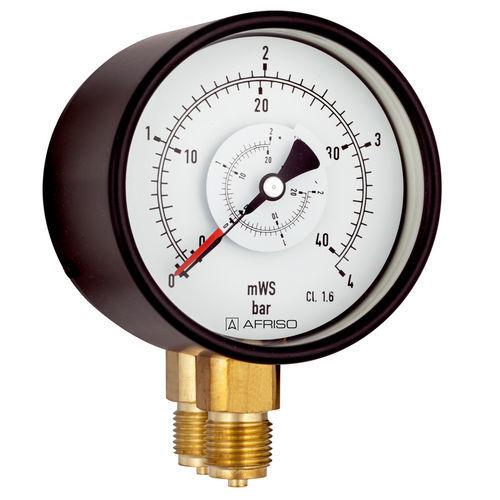

Manómetro diferencial RF100Dif D201

de esferaG 1/2de acero inoxidable

Indicación de más presión, menos presión y presión diferencial Excelente relación calidad/precio Dos sistemas de tubo Bourdon independientes Carcasa y piezas húmedas también disponibles en acero inoxidable (opción) Aplicación Para la medición de la presión diferencial de medios gaseosos y líquidos que no sean muy viscosos, no cristalicen y no ataquen las aleaciones de cobre. Especialmente adecuado para sistemas de calefacción (tuberías de suministro y retorno). ¡! Para medir gases o vapores, observe la tabla "Criterios de selección según EN 837-2" (véase el apéndice) Función Las presiones se miden en dos sistemas de tubo de Bourdon independientes ("más" presión = alta presión, "menos" presión = baja presión). La presión se indica mediante una esfera y una aguja. La escala de presión diferencial cubre el 50 % del rango de la presión "positiva" y el 50 % del rango de la presión "negativa". La aguja negra (conexión "más") y la aguja roja (conexión "menos") de la escala del manómetro de presión diferencial permiten leer las presiones de ambos sistemas en la escala fija. Rangos (EN 837-1/5) Ver tabla de pedidos Campo de aplicación La presión máxima en el sistema no debe superar el valor final de la escala. Para una buena legibilidad, la presión diferencial a medir no debe ser inferior a aprox. el 20 % del valor final de escala. Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,4 %/10 K a temperatura descendente aprox. ± 0,4 %/10 K del valor final de escala Campo de aplicación La presión máxima del sistema no debe superar el valor máximo de la escala.
