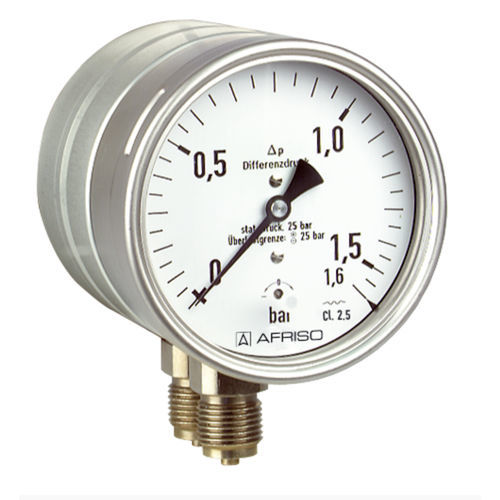

Manómetro diferencial MF100Dif D401

de esferade latónde aluminio

Indicación directa de la presión diferencial Protección contra sobrecarga elevada Corrección a cero Con amortiguación de presión integrada Aplicación Para la medición de la presión diferencial a baja presión diferencial y alta presión estática. Para medios gaseosos y líquidos no corrosivos que no sean muy viscosos. Especialmente adecuado para supervisar filtros, bombas y sistemas de tuberías. Función Las presiones actúan sobre dos cámaras de presión separadas por una membrana elástica. Si hay presiones diferentes en las cámaras, la membrana se desplaza axialmente contra un muelle de compresión. Este desplazamiento se transmite al movimiento por medio de una varilla. La presión diferencial se indica directamente mediante una aguja. La membrana está sujeta por un soporte metálico, lo que da lugar a una seguridad de sobrepresión de hasta 25 bares a ambos lados. Comportamiento de la temperatura Error de indicación cuando la temperatura del sistema de medición se desvía de la temperatura normal de 20 °C: a temperatura ascendente aprox. ± 0,5 %/10 K a temperatura descendente aprox. ± 0,5 %/10 K del valor final de escala Opciones Relleno de glicerina (tipo D 8) Brida posterior Escalas especiales Otras conexiones a proceso
