certificado 3-A en combinación con manómetro de tubo Bourdon RF 63/100 y junta química DMU 02 Vario
Todos los materiales aprobados por la FDA
Compatible con SIP/CIP
Compatible con NovAseptic® (de 1" a 2½")
Aplicación
Para montaje en manómetros de tubo Bourdon, transductores de presión o presostatos. Para medios viscosos, perecederos o calientes. Campos de aplicación típicos:
Industria alimentaria y de bebidas
Industria de bebidas
Industria farmacéutica
Biotecnología
Descripción
Todos los materiales utilizados están homologados por la FDA. El sello químico y el instrumento de medición están soldados entre sí, lo que da como resultado una unidad única inseparable, resistente a golpes y vibraciones, que no requiere protección externa adicional. Los sellos químicos están disponibles con varios diámetros nominales; gracias a su diseño compacto, son adecuados para una amplia gama de aplicaciones.
Datos técnicos
Conexión a proceso
Acero inoxidable 316 L
Abrazadera ISO 2852

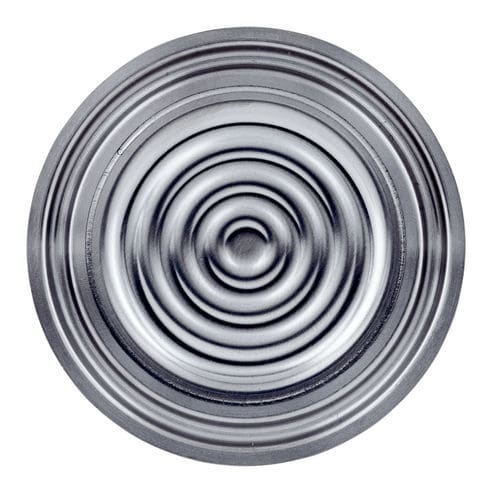

Membrana
Acero inoxidable 316 L
Soldado al cuerpo superior, sin espacio muerto
Rugosidad de la superficie RA
≤ 0,8 µm
Conexión del instrumento
Conexión soldada
Líquido de transmisión de la presión
Aceite de parafina (FM 09), certificado por la FDA
Rango de presión
Véase el resumen de versiones
Presión nominal
PN 40, PN 25
Prueba
certificado 3-A
Diámetro nominal 1"- 2½":
Para 63/100 (versiones con bisel engarzado/ bisel de bayoneta)
Para DMU 02 Vario
Opciones
Adaptador para conexión de instrumentos G¼B/G½B
Materiales/recubrimientos especiales
Electropulido
Elemento de refrigeración (> 100 °C)
Tubo capilar
Otros líquidos de llenado
Accesorios (anillo de retención, junta, manguito)
Otras conexiones a proceso
MD 61: Abrazadera DIN 32676
MD 62: Abrazadera Tri-Clamp
---
