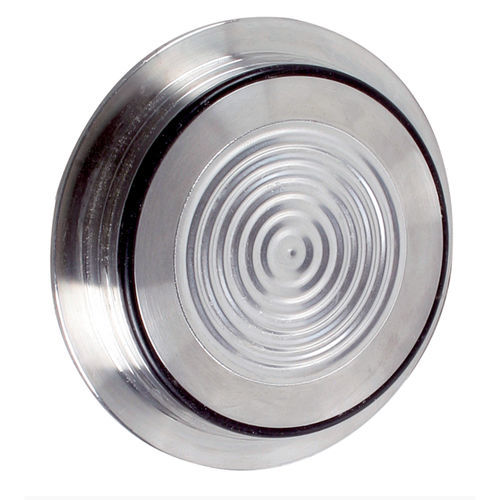

Separador de membrana con a fijación por brida MD 63

para manómetrode procesopara la industria alimentaria y de la bebida

Instalación definida y ajuste a presión con tope metálico Diseño higiénico según recomendaciones EHEDG El medio no puede penetrar detrás de la junta Apto para SIP/CIP Aplicación Junta de membrana MD 63 para la separación estéril en proceso de unidades de medición y control de presión en tuberías o depósitos. Para montaje en manómetros de tubo Bourdon, transductores de presión y presostatos. Para montaje en procesos estériles sin espacios muertos. Campos de aplicación típicos: Aplicaciones estériles en la ingeniería de procesos Industria farmacéutica Biotecnología Máquinas de bebidas Lecherías Cervecerías Descripción Todos los materiales utilizados figuran en la lista de la FDA y cumplen las recomendaciones de diseño higiénico de la EHEDG. El sello químico y el instrumento de medición están soldados entre sí, lo que da como resultado una unidad única inseparable, resistente a golpes y vibraciones, sin bordes externos que puedan acumular suciedad. El sello químico está disponible para el tipo F y el tipo N; gracias a su diseño compacto, es adecuado para una amplia gama de aplicaciones. Datos técnicos Conexión a proceso Acero inoxidable 316 L Tipo F para carcasas DN 25 y 1 Tipo N para carcasas DN 40-125 y 1½"- 6" Diámetro nominal de montaje Tipo F 50 mm Tipo N 68 mm Membrana Acero inoxidable 316 L Material (partes húmedas) Acero inoxidable 316 L, EPDM Clasificado USP CLASE VI, listado FDA Rugosidad de la superficie RA ≤ 0,8 µm Junta EPDM Conexión del instrumento Conexión soldada Líquido de transmisión de la presión Aceite de parafina (FM 09), aprobado por la FDA Rango de presión Véase el resumen de versiones Presión nominal PN 25 Se puede montar en Manómetros de tubo Bourdon NG 50, 63, 80, 100, 160 Transductores de presión (DMU)
