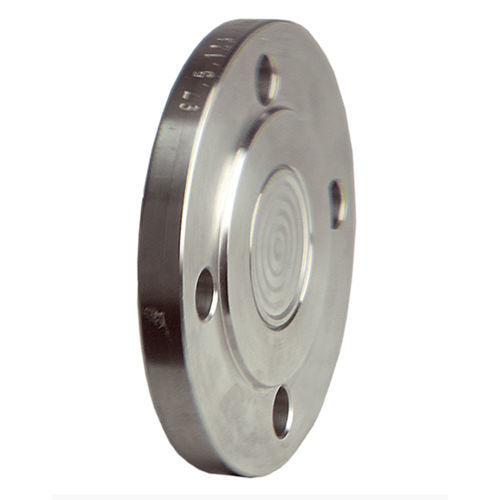

Separador de membrana con a fijación por brida MD 80

para manómetropara la industria petroquímicade proceso

Membrana soldada enrasada Para conexiones de brida DIN y ASME Numerosos materiales y revestimientos especiales (opción) Con conexión inferior para instrumentos como diseño de célula (opción) Aplicación Para montaje en manómetros de tubo Bourdon, transductores de presión o presostatos. Para medios corrosivos, muy viscosos, contaminados, cristalizantes o calientes. Campos de aplicación típicos: Industria química Petroquímica Refinerías Ingeniería de centrales eléctricas Datos técnicos Conexión a proceso/tubo Acero inoxidable 316 L Conexión de brida según ASME B 16.5 (Raised Face) o según EN 1092-1 tipo B 1 Membrana Acero inoxidable 316 L Conexión de instrumentos Conexión soldada Líquido de transmisión de presión Aceite de parafina (FM 09), aprobado por la FDA Rango de presión Ver resumen de versiones Opciones Conexión a proceso Materiales/recubrimientos especiales Otras superficies de estanqueidad Diseño de la célula Diafragma Materiales especiales: Hastelloy, Monel, níquel, Inconel, Incoloy, platino, titanio, tantalio, circonio, otras aleaciones de cromo-níquel-acero Revestimientos/forros: PFA (hasta 250 °C), ECTFE (hasta 150 °C), PTFE (hasta 150 °C, hasta 100 bar), plata (hasta 150 °C), oro (hasta 200 °C) Otros Presiones nominales superiores Adaptador para conexión de instrumentos G¼B/G½B Elemento de refrigeración (> 100 °C) Tubo capilar (posterior o inferior) Otros líquidos de llenado Bridas específicas del cliente Otros diámetros nominales
