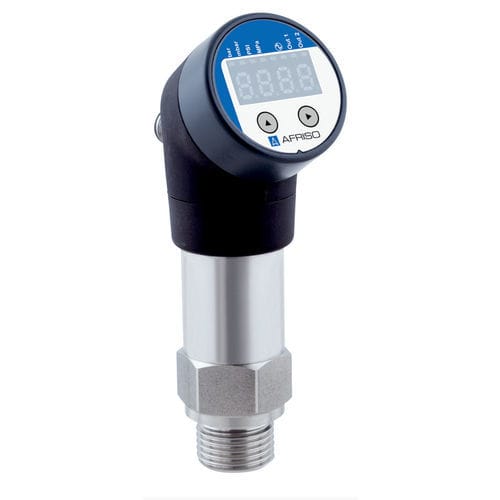

Presostato mecánico EDS 10

relativoabsolutoPNP

pantalla LED de 4 dígitos La pantalla puede girarse e inclinarse a cualquier posición 2 salidas de conmutación PNP Aplicación Los principales campos de aplicación son la supervisión de medios gaseosos o líquidos en la construcción de instalaciones y maquinaria. El presostato se presta a sistemas neumáticos o hidráulicos que requieren una alta precisión de conmutación. La pantalla puede girarse e inclinarse hasta prácticamente cualquier posición, por lo que el dispositivo puede utilizarse en condiciones de montaje adversas. Descripción El dispositivo utiliza una célula de medición piezorresistiva de acero inoxidable. La pantalla LED de 4 dígitos del presostato EDS 10 puede girarse 330° e inclinarse 300°. Los puntos de conmutación (histéresis de conmutación) se realizan a través del menú y dos teclas. El estado de las salidas de conmutación se indica mediante un LED cada una. A una presión nominal de ≥1, el presostato es estanco al vacío sin limitaciones. Datos técnicos Precisión de medición Desviación de la curva característica según IEC 60770 - calibración del punto límite (no linealidad, histéresis, repetibilidad) > 0/0,4 bar ≤ ± 0,35 % FSO ≤ 0/0,4 bar ≤ ± 0,5 % FSO Estabilidad a largo plazo ≤ ± 0,3 % FSO/Jahr Pantalla display LED de 4 dígitos, 7 segmentos, rojo, Rango -1.999/+9.999, Área visible 22,5 x 10,5 mm, 4 LED para unidades de presión conmutables (bar, mbar, psi, MPa), Salida de conmutación de indicación de estado, Salida de conmutación 1: LED verde, Salida de conmutación 2: LED amarillo Rango de medición Véase la tabla de pedidos Salidas de conmutación Retardo de conmutación 0 a 50 s Repetibilidad: ≤ ± 0,1 % FSO Ciclos de conmutación: > 100 x 106 Frecuencia de conmutación: Máx. 200 Hz
