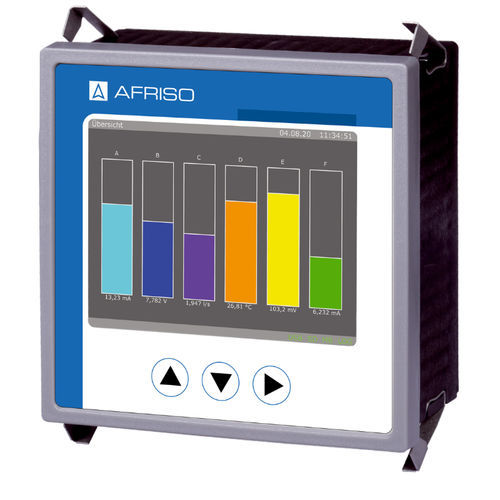

Visualizador gráfico

320 x 240de controla distancia

40 elementos de visualización configurables 10 pantallas configurables de 1 a 12 elementos Servidor web integrado Funcionamiento a distancia Protocolos de interfaz: Modbus-RTU, Modbus-TCP Aplicación Uso universal para la visualización de valores definibles en una pantalla gráfica. Desplazamiento por varios tipos de pantalla. Monitorización visual de señales con navegador web. Registro de datos para su posterior evaluación. Descripción El visualizador de procesos multicanal MPA 10 es una unidad combinada de visualización y registro de datos para montaje en panel de control. Proporciona hasta 8 entradas analógicas para señales estándar. Las entradas pueden configurarse como entradas de corriente o entradas de tensión. Los valores de recuento pueden derivarse de las señales analógicas mediante umbrales de conmutación ajustables. Es posible visualizar valores medidos escalados con unidades definibles. Los valores medidos se visualizan mediante elementos de visualización configurables como indicación numérica, diagrama de barras, diagrama temporal, puntero de máximo o LED. El aparato se suministra con ventanas de visualización estándar preconfiguradas. Todas las señales pueden registrarse cíclicamente en la memoria del aparato. Los datos registrados se guardan en una tarjeta microSD interna como archivos diarios. Estos archivos pueden guardarse en una unidad flash USB en cualquier momento o descargarse a través de la interfaz de red. El dispositivo se configura a través del servidor web integrado de la interfaz de red o del software de configuración gratuito. Las distintas interfaces (RS 485/LAN) permiten integrar fácilmente el aparato en redes de datos para visualizar y registrar los datos de medición en tiempo real. Datos técnicos Rango de medida Entradas de corriente 0-20 mA Resistencia de entrada 50 Ohm Entradas de tensión 0-10 V Resistencia de entrada 100 kOhm
