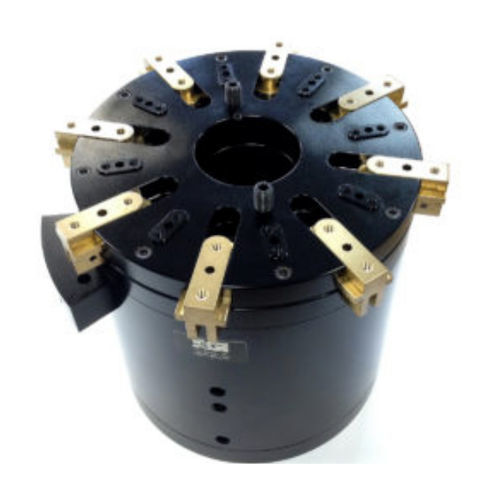

Pinza de prensión neumática AGP-10-OR

paralelade 8 mandíbulascompacta

Características y ventajas *Las mordazas tienen soporte de rodamiento en T para evitar la rotura de las mordazas y ofrecer un rendimiento de carga superior. *Las mordazas de separación y las mordazas de expulsión tienen pistones independientes para proporcionar una sincronización exacta de la colocación de la junta tórica. *Diseño compacto con largo recorrido ajustable. Movimiento de mandíbulas verdaderamente paralelo para facilitar el mecanizado y orificio pasante de 2,25 pulgadas. Especificaciones del producto Fuerza de agarre por mordaza a 5,5 BAR [80 PSI] Las mordazas separadoras tienen una fuerza de 112-1230 lbs. [cada una] @80 psi.* Las mordazas eyectoras tienen una fuerza de 750 lbs. [combinada] @80 psi. Tiempo: Cierre: 0.2 seg [0,2 seg] Abrir: 0,2 seg [0,2 seg] Rango de presión: Baja/Alta 30-100 PSI [2-7 BAR] Rango de temperatura: Baja/Alta -28°/80°C [-20°/180°F] Juego lateral: ± 0,001 [,03 mm] Repetibilidad desde el centro: ± 0,002 [,06 mm] Capacidad de carga: Estática - Dinámica Tensión máxima 160 lbs 45 lbs [711 N] [200 N] Compresión máxima C 160 lbs 45 lbs [711 N] [200 N] Momento máximo Mx 400 in/lb 100 in/lb [45 Nm] [12 Nm] Momento máximo My 440 pulg./lb 120 pulg./lb [50 Nm] [13 Nm] Momento máximo Mz 400 pulg./lb 100 pulg./lb [45 Nm] [12 Nm] Material: Alta resistencia, recubrimiento duro aleaciones de aluminio y bronce, acero Peso: 11,7 kg [26 lbs] * [ Dependiendo de en qué punto del ciclo de la carrera se mida. Cuanto mayor sea la extensión o apertura de las mordazas, mayor será la fuerza. Esta fuerza exponencial {curvada} se aplica a todas las pinzas AGP-OR. Además, hay que tener en cuenta que estos son números "sin" fricción. Cada aplicación tendrá un coeficiente de fricción cinética diferente dependiendo del diseño de los dedos, {altura y longitud}, y debe tenerse en cuenta durante las etapas de diseño del equipo de montaje ].
