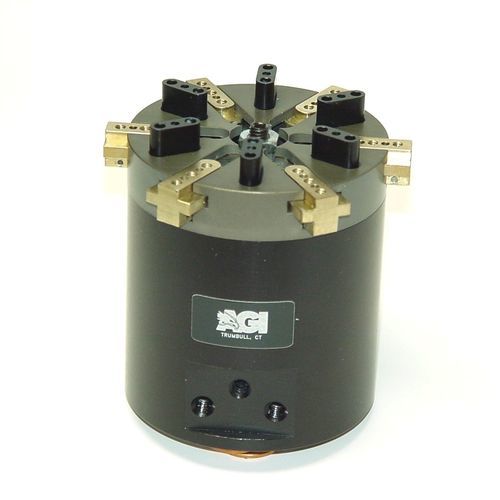

Pinza de prensión neumática AGP-6-OR
paralelade 6 mandíbulascompacta

pinza de prensión neumática
pinza de prensión neumática
Añadir a mis favoritos
Añadir al comparador


Características

Accionamiento
neumática
Tipo
paralela
Número de mandíbulas
de 6 mandíbulas
Características y opciones
compacta, de doble efecto, con 6 eyectores, 6 dedos
Fuerza de agarre

275 N, 355 N

Carrera

6,3 mm, 15 mm
(0,248 in, 0,591 in)

Descripción

Características y ventajas *Las mandíbulas tienen soporte de rodamiento en T para evitar la rotura de las mandíbulas y ofrecer un rendimiento de carga superior. *Las mordazas de separación y las mordazas de expulsión tienen pistones independientes para proporcionar una sincronización exacta de la colocación de la junta tórica. *Diseño compacto con largo recorrido ajustable. Movimiento de mandíbulas verdaderamente paralelo para facilitar el mecanizado. Especificaciones del producto Tiempo: Cierre: 0.2 seg [0,2 seg] Apertura: 0,2 seg [0,2 seg] Rango de presión: Baja/Alta 30-100 PSI [2-7 BAR] Rango de temperatura: Baja/Alta -28°/80°C [-20°/180°F] Juego lateral: ± 0,001 [,03 mm] Repetibilidad desde el centro: ± 0,002 [,06 mm] Capacidad de carga: Estática - Dinámica Tensión máxima 60 lbs 20 lbs [260 N] [88 N] Compresión máxima C 60 lbs 20 lbs [260 N] [88 N] Momento máximo Mx 100 in/lb 25 in/lb [11 Nm] [2,7 Nm] Momento máximo My 120 in/lb 30 in/lb [13 Nm] [3,3 Nm] Momento máximo Mz 100 in/lb 25 in/lb [11 Nm] [2,7 Nm] Material: Alta resistencia, recubrimiento duro aleaciones de aluminio y bronce, acero Peso: 1.25 lbs [.56 Kg] Diámetro del pistón: 25,4 mm [1,00 in] * [ Dependiendo de en qué punto del ciclo de la carrera se mida. Cuanto mayor sea la extensión o apertura de las mordazas, mayor será la fuerza. Esta fuerza exponencial {curvada} se aplica a todas las pinzas AGP-OR. Además, hay que tener en cuenta que estos son números "sin" fricción. Cada aplicación tendrá un coeficiente de fricción cinética diferente dependiendo del diseño de los dedos, {altura y longitud}, y debe tenerse en cuenta durante las etapas de diseño del equipo de montaje ].

---
