Célula de carga de compresión

piezoeléctricade acero

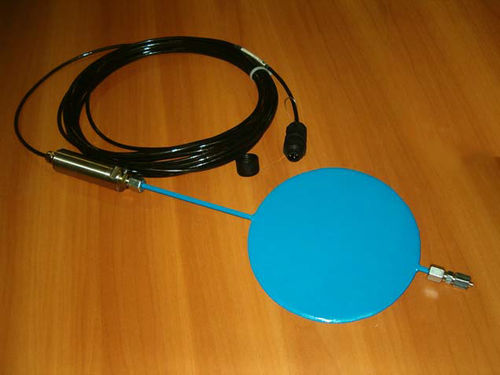

Las celdas de presión hidráulica fueron desarrolladas para medir la carga total en los terraplenes y fundaciones y se utilizan principalmente en presas, túneles, puentes. Pueden ser empotrados en hormigón o cementados en fisuras en rocas o estructuras. La célula de presión se compone de dos carcasas de acero soldadas a lo largo de sus bordes y rellenas con aceite hidráulico fluido. Hay dos tubos diametralmente opuestos unido a la célula: uno es para el llenado del sistema hidráulico y el otro para fijar un fluido transductor de presión o, en casos especiales, un comparador de cuadrante. La célula puede tener diferentes formas y dimensiones (ø=100, 200, 300 mm) según a las necesidades. El tubo que lleva el fluido al sensor puede, también, ser de longitud variable. La célula de presión se puede instalar entre una estructura y la superficie subyacente o insertado dentro de los movimientos de tierra en el de la manera más efectiva. Un cable eléctrico transporta la señal al punto de lectura de datos en una unidad apropiada de medición. La medición puede ser leída localmente usando un lector de mano o de forma remota usando Equipo AGISCO a través de un módem. Existen otros modelos de carga hidráulica células que utilizan material plástico y de goma según las necesidades. A algunos se les da una capa protectora para resistir erosión por agentes químicos. Estos suaves las células de pared son particularmente útiles para medir la carga de los vertederos porque no requieren una base sólida para su construcción de arena o arcilla para el instrumento.
