Manipulador hidráulico CRC340

para rollosindustrial

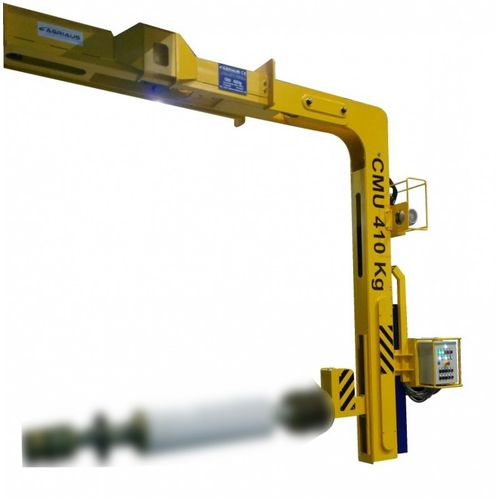

La instalación que aquí se propone consiste en una viga rodante suspendida y un gancho hidráulico Cé. Está destinada a manipular los cepillos para su instalación o retirada en su chasis. La instalación está alimentada y controlada por una caja de control eléctrica situada junto a la instalación. Descripción : La instalación consta de los tres elementos siguientes Una viga rodante suspendida compuesta por dos vías, un separador y una viga de traslación guiada sobre rodillos. Los movimientos de traslación están asegurados por un conjunto de dos cremalleras instaladas en el interior de las vías de rodillos y dos piñones montados en reductores de motor de freno controlados por un variador. Un gancho hidráulico en forma de C, compuesto por una pieza final que se interpone en el extremo del eje del cepillo y se sujeta mediante un cilindro hidráulico. Los movimientos de inclinación y elevación completan la cinemática hidráulica. Estos movimientos están asegurados por un conjunto de dos cilindros hidráulicos de doble efecto equipados con una válvula de bloqueo. La estructura soldada mecánicamente asegura también otros dos movimientos de dirección (extensión y cierre). Esta cinemática se compone de cuatro rodillos, dos de los cuales están motorizados mediante un accionamiento con freno controlado por un regulador. Una caja de mando eléctrica que controla los diferentes movimientos mecánicos e hidráulicos del gancho Cé: elevación, traslación, dirección e inclinación del cepillo manipulado. Todas las articulaciones están montadas sobre anillos de desgaste autolubricantes o sobre cojinetes autoalineables.
