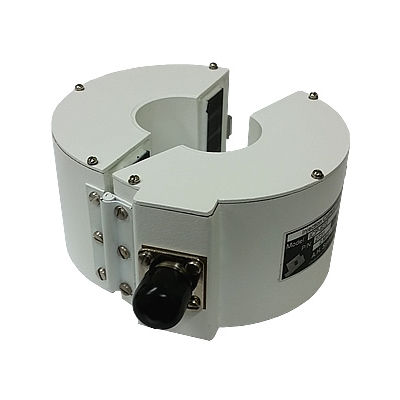

Sonda de corriente de inyección ICP-622

de pruebarobustade banda ancha

Esta sonda de corriente de inyección se utiliza para acoplar grandes corrientes de RF de 1 MHz a 500 MHz en circuitos de señal y potencia para cumplir requisitos de ensayo específicos. Diseñada para cumplir las especificaciones de las normas ISO 11452-4 e IEC 61000-4-6 para pruebas BCI en automoción. Características 1 MHz a 500 MHz Calibrado individualmente Construcción robusta Diseño de abrazadera dividida MIL-STD-461 CS114, CS115, CS116 Cumple las normas ISO 11452-4:2005 e IEC 61000-4-6 Detalles del producto Las sondas de inyección de corriente se utilizan para acoplar inductivamente grandes corrientes de RF en conductores que pasan a través de su abertura. Los conductores son circuitos de señal, control y alimentación de equipos sometidos a pruebas de susceptibilidad o inmunidad conducida. Esta sonda de inyección de corriente se utiliza para acoplar grandes corrientes de RF de 1 MHz a 500 MHz. La potencia nominal de entrada en onda continua de esta sonda de corriente de inyección es de 200 vatios para una duración de 30 minutos. Una sonda de inyección de corriente actúa como un transformador primario de varias espiras y secundario de una espira, cuando se coloca alrededor de una línea de alimentación o cable de señal. De este modo, proporciona una carga (nominal) de 50 ohmios a la fuente de señal de susceptibilidad, mientras que proporciona una impedancia de fuente de señal de susceptibilidad más baja cuando se coloca en serie con el cable sometido a prueba. Una sonda de corriente de inyección se caracteriza por su pérdida de inserción (dB). La pérdida de inserción describe la ineficiencia de la pinza en relación con la inyección directa en un circuito de 50 ohmios.
