Cilindro neumático XL series
con varilla de pasode pistón magnéticode doble efecto

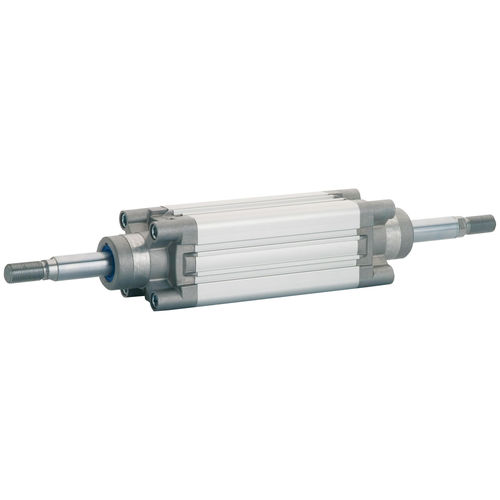

Cilindro neumático - XL series - AIGNEP - con varilla de paso / de pistón magnético / de doble efecto
Cilindro neumático - XL series - AIGNEP - con varilla de paso / de pistón magnético / de doble efecto
Cilindro neumático - XL series - AIGNEP - con varilla de paso / de pistón magnético / de doble efecto - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
neumático
Tecnología
de pistón magnético, con varilla de paso
Configuración
de doble efecto
Norma
ISO 15552
Otras características
con amortiguación ajustable
Carrera

Máx.: 1.000 mm
(39,37 in)

Mín.: 25 mm
(0,984 in)

Diámetro del cilindro

Máx.: 125 mm
(4,92 in)

Mín.: 32 mm
(1,26 in)

Presión

Máx.: 10 bar
(145,04 psi)

Mín.: 1 bar
(14,5 psi)

Temperatura ambiente

Máx.: 80 °C
(176 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Materiales y componentes 1 Vástago pistón acero C40 Cromato 2 Tuerca en acero zincado 3 Junta vástago en poliuretano o FKM 4 Tapa anterior en aluminio 5 Juntas amortiguación en poliuretano o FKM 6 Tornillos amortiguación en acero zincado 7 Tapa posterior en aluminio 8 Camisa cilindro en aluminio anodizado 9 Tornillos de fijación en acero zincado 10 Cojinete en bronce sinterizado 11 Juntas pistón en poliuretano o FKM 12 Magnete en plastoferrita 13 Pistón anterior en aluminio 14 Anillo portamagnete 15 Pistón posterior en aluminio 16 Junta tórica en NBR o FKM 17 Junta tórica en NBR o FKM Fluidos compatibles Aire comprimido filtrado lubricado y no lubricado Funcionamiento Simple efecto magnético o no magnético. Doble efecto vástago simple o pasante, magnético o no magnético, amortiguado. Tandem.
