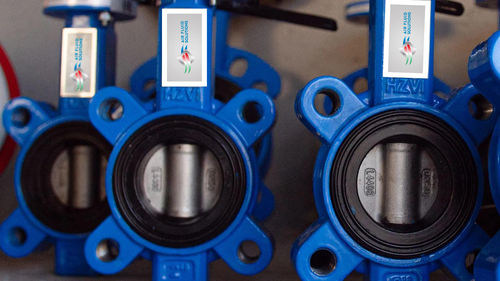

Válvula de mariposa

neumáticaeléctricade palanca

Las válvulas de mariposa WAFER y LUG son productos, al igual que las válvulas de bola, dotados de un giro de 90°. Elegidos por su espesor reducido y por garantizar un tamaño reducido, este tipo de componente ofrece una excelente relación calidad/precio. Hablando de características compositivas, las válvulas de mariposa WAFER y Lug están formadas por cuatro elementos principales: un cuerpo de válvula fabricado en diferentes materiales, un disco que permite la apertura y cierre del paso del fluido a través de la válvula, un eje central que garantiza el movimiento de 90° del disco gracias a una palanca específica o actuadores neumáticos o eléctricos y finalmente una junta de estanqueidad denominada manguito, fabricada con elastómeros tipo NBR, BUNA, EPDM, VITON o PTFE. Las válvulas de mariposa WAFER y LUG alcanzan dimensiones considerables, desde DN 40 hasta DN 1600. Son componentes equipados con una palanca manual de diez posiciones, capaz de parcializar (si es necesario) el paso del fluido hasta DN 200. También están equipadas con reductores que actúan gracias a un volante cuyo tamaño varía en función del DN. El volante también permite la apertura y/o cierre parcial del líquido. Además, en situaciones donde se opte por la gestión automática, será suficiente quitar la palanca y añadir algunos actuadores neumáticos, eléctricos e hidráulicos a las válvulas. Pero ¿cuál es la diferencia entre las válvulas de mariposa WAFER y las válvulas de mariposa LUG? La válvula de mariposa WAFER se monta entre dos bridas con tornillos largos que harán que la válvula se adhiera a las dos bridas, creando un único elemento totalmente sellado.
