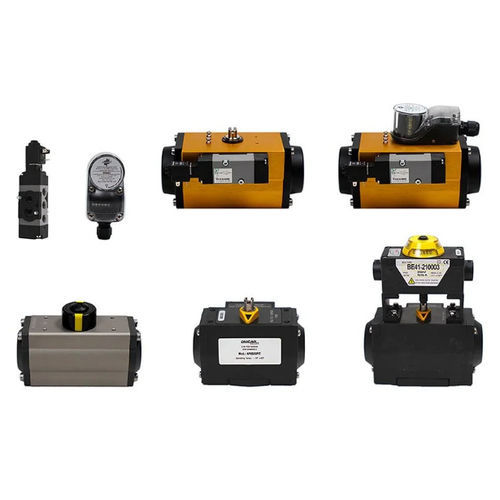

Actuador rotativo

neumáticode simple efectopara válvula de mariposa

A diferencia de los cilindros neumáticos lineales, los actuadores rotativos realizan un movimiento rotatorio insertando aire comprimido en ellos. Se utiliza en particular para abrir o cerrar válvulas de mariposa, válvulas de bola o piezas mecánicas que deben completar un cuarto de vuelta. El pilotaje se realiza normalmente mediante una electroválvula Namur de 5/2 vías, un tipo particular de válvula adecuada para montarse directamente en el cuerpo del actuador. Los actuadores rotativos pueden ser de doble o simple efecto. El tipo de doble efecto recibe aire en ambas cámaras (separadas por un pistón interno), al introducir aire por un lado se producirá el giro, por el contrario al introducir aire por el lado opuesto se producirá el giro en sentido contrario, volviendo al punto de partida. Los actuadores rotativos de simple efecto, en cambio, se alimentan con aire comprimido en una única cámara, mientras que en la otra se colocan seis resortes. Cuando el aire entra en la cámara, los resortes se comprimen por la fuerza ejercida sobre el pistón. Al mismo tiempo, el movimiento giratorio dará un cuarto de vuelta. Al quitar el suministro de aire, los resortes precargados devolverán el actuador a su posición inicial. La simple acción se utiliza generalmente en válvulas cuando necesitan tener funciones normalmente abiertas (NO) o normalmente cerradas (NC).
