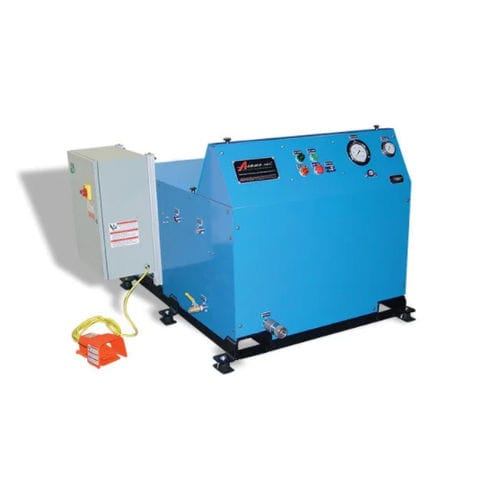

Depósito de expansión ExpanTek® TH

El sistema de expansión de bola Triplex-Hydro ExpanTek® está diseñado específicamente para aplicaciones de expansión mecánica de tubos. El proceso de expansión por bola utiliza la presión del agua para forzar una bola a través del interior del tubo, expandiendo así el tubo hasta el diámetro deseado. La cantidad de expansión que se produce está relacionada con el diámetro de la bola y el grosor de la pared del tubo. Este método se utiliza para tubos de longitud recta en los que un solo operario realiza la expansión. El sistema de expansión de bola TH expande los tubos de forma fiable y eficaz. Utilizando una Herramienta de Expansión de Bolas ExpanTek® Modelo Serie 22, el operario coloca un proyectil como una bola de acero al cromo en el tubo. A continuación, coloca la herramienta de expansión sobre el extremo del tubo e inicia el ciclo de presión del sistema. El agua a alta presión se dirige detrás de la bola, forzándola a descender por la longitud del tubo. La presión disminuye rápidamente cuando la bola sale del tubo, lo que permite que la bola salga del tubo a baja velocidad para facilitar su captura. No es necesaria ninguna configuración adicional para expandir diferentes configuraciones de tubos en bobinas, ya que cada tubo se expande individualmente. Especificaciones Descripción Presión máxima: - Presiones de trabajo de hasta 10.000 psi (689 bar) Caudal: - 3,6 gpm (13,6 lpm) Temperatura: - 0° C a 49° C (32° F a 120° F) Eléctrico: - Adaptado al tipo de servicio eléctrico utilizado Opciones de control: - Pedal o interruptor de gatillo de la herramienta Servicios: - Agua Duración del ciclo: - De 2 a 5 segundos Interfaz del operador: - Ajuste y supervisión de las funciones del sistema en el panel de control Funcionamiento: - El agua a alta presión empuja una sola bola por el tubo Aplicaciones Revestimientos de tubos de calderas Serpentines del condensador Evaporadores Unión aletas/tubos
