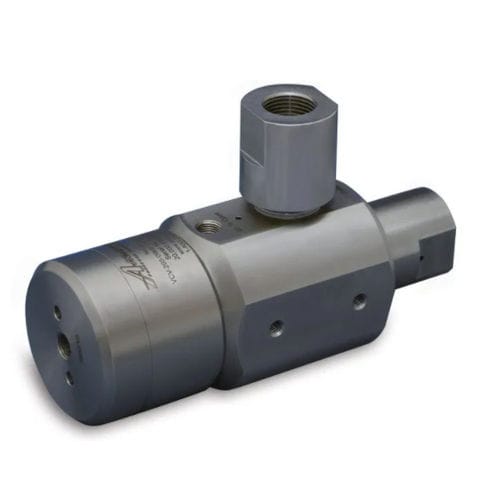

Válvula con control neumático VCV series
de controlpara airedoble

válvula con control neumático
válvula con control neumático
Añadir a mis favoritos
Añadir al comparador


Características

Accionamiento
con control neumático
Función
de control
Medios
para aire
Cuerpo
doble, de acero inoxidable
Uso previsto
de líquidos
Número de vías
con más de 6 vías
Otras funciones
de conmutación
Otras características
integral, de alto caudal, accionado neumaticamente, a medida, de dos niveles, múltiple
DN

0,125 in

Presión

Máx.: 20.000 psi

Mín.: 0 psi

Temperatura

Máx.: 49 °C
(120 °F)

Mín.: 0 °C
(32 °F)

Descripción

Presiones de hasta 20.000 psi (1.379 bar) El aire de doble piloto actuó Múltiples tamaños y tipos de puertos Asiento de metal a metal o blando Construcción de acero inoxidable DESCRIPCIÓN Las válvulas de control de la serie VCV de NuQuip® son válvulas de control de líquido de accionamiento neumático, especialmente diseñadas para altas presiones y altas velocidades de flujo. Son válvulas de dos posiciones con orientación de puerto en ángulo recto, ver Figura 1. Los actuadores de aire integrales proporcionan una rápida conmutación incluso a la máxima presión de operación, usando sólo 80 psi de aire (5,5 bar de aire). El modelo VCV La válvula de control está disponible con una configuración de asiento blando o de metal a metal. Hay disponibles múltiples opciones de puertos, y se considerarán diseños personalizados. APLICACIÓN La válvula de control NuQuip® modelo VCV es muy adecuada para su uso en aplicaciones de control que requieren altas presiones, así como altos flujos. Estas válvulas están disponibles en versiones de 10.000 y 20.000 psi (versiones de 689 y 1.379 bar), todas con trayectorias internas optimizadas para un flujo máximo. La construcción de acero inoxidable proporciona resistencia a los medios corrosivos. La VCV con asiento de metal a metal puede utilizarse con agua, aceite u otros líquidos. El VCV con asiento blando también puede utilizarse para el sellado sin fugas de gases inertes. CONFIGURACIÓN DE LA VÁLVULA Operación: Doble piloto accionado por aire Capacidad de flujo: Optimizada para cada tamaño de puerto Estilos de puerto NPT, MP, MS, OD NPT = National Pipe Thread MP = Media presión MS = Especificación Militar MS33649 OD = Diámetro exterior de la compresión del tubo Seat Style: Asiento de metal a metal o blando Montar: El cuerpo tiene seis agujeros de 1/4" roscados CONDICIONES DE FUNCIONAMIENTO Presión máxima: 20.000 psi (1.379 bar)

---
