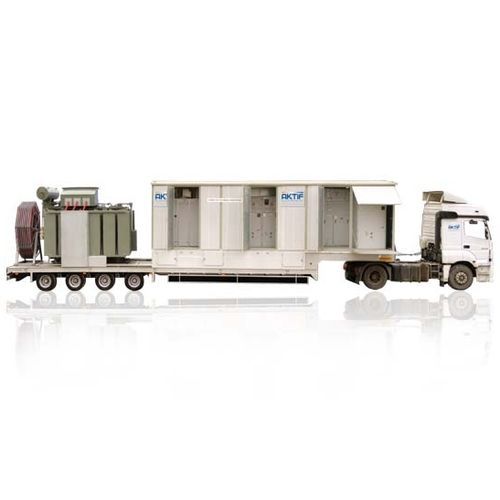

Subestación móvil SMS-2 Series

para rack para distribución eléctricapara transformador de media tensiónde exteriores

Los Centros de Transformación Móviles de la serie SMS-2 son Centros de Transformación y Distribución Móviles MT/MT diseñados para la generación y distribución de media potencia. Los Centros Móviles están especialmente diseñados según los requisitos del proyecto como remolque, plataforma / skid, vagón o tipo barco. Los Centros de Transformación Móviles de la Serie SMS-2 están especialmente diseñados y fabricados hasta 31,5 MVA de potencia, hasta 40,5 kV de tensión primaria y hasta 24 kV de tensión secundaria. Básicamente, constan de los siguientes equipos principales; - Aparamenta Primaria de Media Tensión - Transformador de potencia - Aparamenta de Media Tensión Secundaria - Quiosco de acero serie SCK-1 o quiosco de panel sándwich serie SCK-2 existen 3 soluciones diferentes para las celdas de media tensión primarias y secundarias; - Aparamenta metálica aislada en aire serie SNC o SMC - Celdas metálicas aisladas en aire serie SME - Celdas aisladas en gas Transformadores de potencia: Los transformadores de potencia pueden utilizarse en el nivel de tensión adecuado para los requisitos del proyecto y con una potencia máxima de 31,5 MVA. Los transformadores de potencia están especialmente diseñados y fabricados de acuerdo con la aplicación móvil con los tamaños y el peso de acuerdo con las normas de circulación internacionales para permitir la máxima movilidad. Es posible utilizar transformadores con diferentes tipos de conexión y refrigeración como tipo aceite o tipo seco. Paneles de Control y Protección: El monitoreo, control y protección de todos los equipos de la Subestación Móvil se realiza mediante el uso de indicadores interactivos de posición y diagramas mímicos en este panel. Este panel consta de relés de protección, analizadores de energía, contadores, indicadores de posición y otros equipos.
