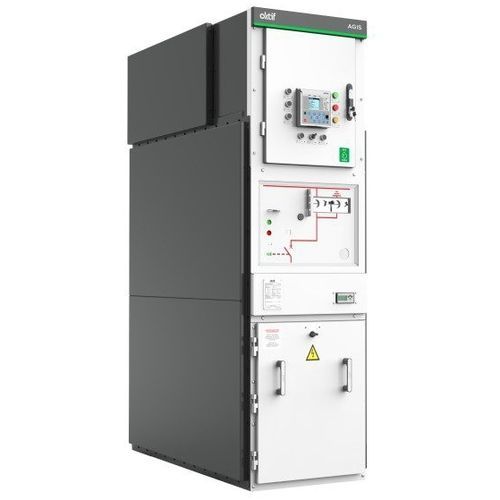

Cuadro eléctrico de tensión media AGIS 36

BTconmutadoaislado

Las celdas aisladas en gas de Aktif se fabrican para reducir los efectos medioambientales del gas SF6 y ofrecer una solución más sostenible mediante el uso de gas de aire seco en el entorno de aislamiento. Las celdas aisladas en gas se fabrican y prueban con continuidad de servicio LSC-2, partición PM, clasificación de arco interno AFLR, según la norma IEC 62271-200 y hasta 36 kV, 2000 A y 31,5 kA/3s. La fiabilidad óptima está garantizada en sus instalaciones gracias al sistema de presión sellado que no requiere mantenimiento durante al menos 30 años. Los AGIS, que se fabrican con ensayos de tipo realizados en Laboratorios Internacionales Acreditados, constan de 4 compartimentos: - Compartimento de barras: Compartimento donde se pueden montar embarrados de cobre electrolítico según intensidad nominal, post aisladores y opcionalmente transformadores de intensidad y/o tensión. - Compartimento de Seccionamiento: Este compartimento con seccionador de 3 posiciones y/o disyuntor tipo vacío se encuentra en un depósito de acero inoxidable completamente cerrado y estanco al gas industrial aire seco (~ 80% Nitrógeno + ~ 20% Oxígeno). - Compartimento BT: Compartimiento donde se encuentran todos los dispositivos de medición, relés de protección, conexiones terminales, dispositivos de comunicación y otros equipos de protección y control que se utilizan en el sistema. - Compartimento de cables: Opcionalmente, en esta sección se pueden ubicar los transformadores de corriente y/o tensión donde se realizan las conexiones de los cables. AGIS proporciona soluciones compactas y resistentes gracias a su clase de protección IP3X para el uso en aplicaciones de interior. Las Celdas Aisladas en Gas de la serie AGIS proporcionan el máximo ahorro en área de aplicación gracias a sus dimensiones minimizadas y diseños compactos.
