Cuadro eléctrico de distribución secundaria SNC DB Series

de tensión mediaconmutadode vacío

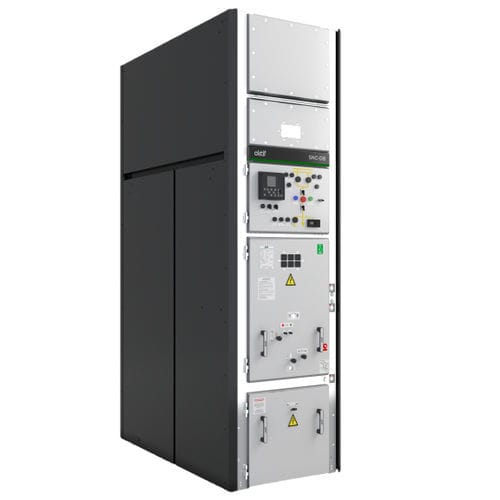

Las Celdas Metalicas de Media Tension de Doble Barra serie SNC de Aktif son celdas de conmutacion y control fabricadas hasta kV y 36 kV, 2500 A, 40 kA/3s especificaciones electricas segun la norma IEC 62271-200. Las Celdas Metal Clad de doble barra serie SNC tienen clase de continuidad de servicio LSC-2B, clase de partición PM, clasificación de arco interno AFLR, clase de protección IP 4X. Las celdas Metal Clad de la serie SNC-DB se fabrican en tres tipos; - SNC - 0.DB : con disyuntor fijo aislado en gas SF6 o circuito de vacío - SNC - 1 .DB : con interruptor automático extraíble aislado en gas SF6 o circuito de vacío - SNC - 2.DB : con disyuntor extraíble aislado en gas SF6 o circuito de vacío y transformador de tensión Las Celdas Metal Clad constan de 4 compartimentos independientes para los tipos SNC - 0.DB y SNC - 1.DB, 5 compartimentos independientes para el tipo SNC-2.DB; - Compartimento de Baja Tensión : Este compartimento contiene todos los circuitos secundarios de medida, protección, control, monitorización, comunicación y otros sistemas asociados. - Compartimento de Barras : Este compartimento contiene barras colectoras de cobre electrolítico e interruptores seccionadores según la corriente nominal. El acceso al compartimento de barras es posible con procedimientos de seguridad y herramientas especiales. - Compartimento de interruptores : Esta sección contiene los siguientes equipos de acuerdo con los requisitos del proyecto. - Interruptor automático de gas SF6 o de vacío con mecanismo frontal, - Unidad de extracción (excluida SNC-0.DB), - Obturadores automáticos para conexiones de barras colectoras y cables, - Enclavamientos mecánicos entre el disyuntor, la unidad de extracción, el obturador y la puerta.
