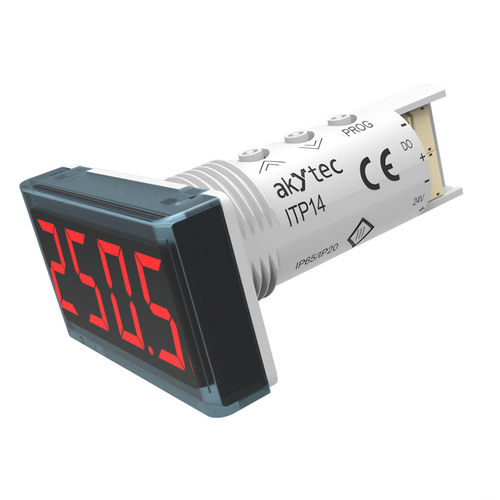

Indicador de proceso ITP14

de temperaturade corrientede tensión

El ITP14 es un indicador de procesos de aplicación universal para la supervisión y el control de procesos industriales. Este dispositivo tiene un diseño compacto y estandarizado y encaja en un orificio estándar de 22,5 mm para lámparas de señalización. De este modo, su instalación resulta rápida y sencilla y muchos visualizadores pueden alojarse en la puerta de un armario de control o en un panel. Esta pantalla dispone de una salida digital y una entrada analógica configurable. La entrada puede configurarse para señales de tensión (0-10 V y otras) o para señales de corriente (4-20 mA y otras). Antes de visualizarse, la señal de entrada se escala y puede filtrarse si es necesario. También dispone de una función opcional de raíz cuadrada. La salida de transistor NPN puede controlar una carga de hasta 42 V CC / 200 mA, lo que permite implementar un control ON/OFF. Esta salida también puede utilizarse como salida de alarma. El indicador de proceso ITP14 también admite una función de alarma. Si esta función está activada, la pantalla empieza a parpadear con una frecuencia de unos 2 Hz cuando el valor del proceso supera los puntos de ajuste. El dispositivo requiere una fuente de alimentación de 24 V CC. Puede funcionar en un rango de temperaturas comprendido entre -40 y +60 °C. Funciones y características: - Entrada analógica 0-10 V, 4-20 mA y otras - Medición y visualización del valor de proceso - Escalado de la señal - Posición del punto decimal ajustable - Rango de visualización -999...+9999 - Control ON/OFF con una salida NPN - Función de raíz cuadrada (para transmisores especiales) - Filtro digital - Función de alarma (parpadea al sobrepasar los valores de consigna) - Indicación de error al sobrepasar los límites de medición - Indicación de error por rotura de cable o cortocircuito
