Autómata programable en riel DIN PR103

8 Sentradas analógicasentradas digitales

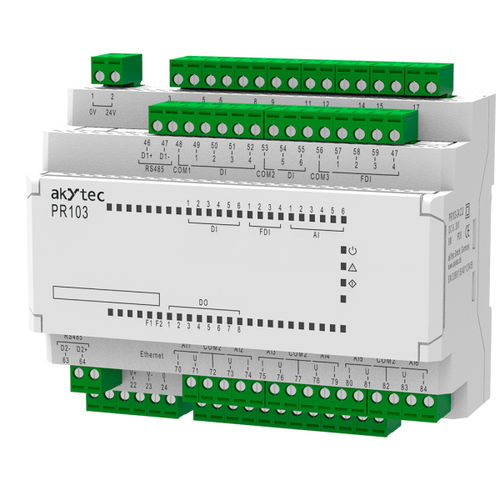

El PR103 es un mini PLC con capacidades de comunicación ampliadas gracias a su puerto Ethernet y dos interfaces RS485, así como a los protocolos Modbus TCP y Modbus RTU/ASCII. Mientras se comunica mediante Modbus RTU/ASCII a través de las interfaces RS485 en el nivel de campo/control, el PR103 puede utilizar el puerto Ethernet y Modbus TCP para "puentear" datos al nivel de supervisión de la pirámide de automatización. El PR103 Mini-PLC está equipado con 10 entradas digitales, 8 salidas digitales, 6 entradas analógicas y 2 salidas analógicas. Además, 4 de las 10 entradas digitales pueden utilizarse como contadores de impulsos que procesan señales de encoders de 100 kHz. En cuanto a las entradas analógicas, son configurables y pueden funcionar con una amplia gama de RTD, NTC/PTC, así como con señales lineales estándar de 4-20 mA o 0-10 V. Además, las E/S incorporadas pueden ampliarse directamente con hasta dos módulos de ampliación de la serie PRM. Gracias a la memoria flash integrada, es posible registrar, por ejemplo, los valores de las entradas/salidas analógicas, los contadores de impulsos, el estado del dispositivo, etc. El archivo se almacena en formato CSV, lo que permite su ejecución en casi cualquier editor de hojas de cálculo, por ejemplo, Excel. Diseñado para su instalación en un carril DIN en un armario de control, el PR103 puede funcionar en entornos no calefactados hasta -40°C, así como en entornos calefactados a temperaturas de hasta +55°C. Se escribe un programa de usuario en lenguaje de diagrama de bloques de funciones en el software de programación akYtec ALP, disponible gratuitamente. El algoritmo de control se carga en la memoria del dispositivo mediante una conexión de cable micro USB. Funciones y características Puerto Ethernet (Modbus TCP, cliente/servidor) 2 interfaces RS485 (Modbus RTU/ASCII, Maestro/Esclavo)
