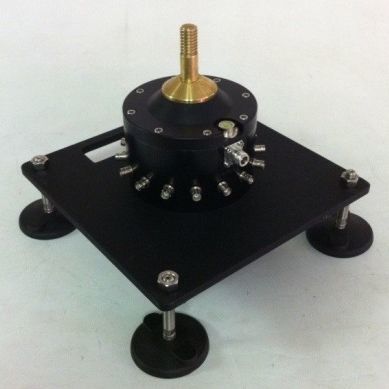

Antena HF DF-A0015

omnidireccionalactivede exterior

DF-A0015 implementa un conjunto de antenas Adcock activas de 8 elementos con un noveno elemento situado en el centro para la detección omnidireccional. Este conjunto de antenas direccionales Adcock cubre una gama de frecuencias de 1 MHz a 30 MHz. Para mejorar el rendimiento a bajas frecuencias, puede instalarse en su lugar la DF-A0076. Además de los 9 elementos de la DF-A0015 original, este conjunto cuenta con un segundo conjunto de aproximadamente 4 veces el diámetro, lo que proporciona una sensibilidad de radiogoniometría superior en la banda de 0,5 a 7 MHz. Los conjuntos están diseñados para su uso junto con el método de estimación de radiogoniometría de Watson Watt (WW). También se puede utilizar WW corregido para mejorar la precisión en la región de 25 a 30 MHz. El conjunto dispone de un modo pasivo en el que los circuitos de adaptación activos se puentean y se apagan. Todos los elementos de antena están conectados al sistema combinador central para la formación del haz. La antena, que se entrega en cajas compactas de almacenamiento y transporte, puede ser montada por una sola persona en 60 minutos, sin necesidad de herramientas especiales ni personal civil. Cada elemento dispone de pies ajustables que se adaptan a superficies irregulares. El conjunto está diseñado para su instalación a largo plazo en exteriores y es resistente a la intemperie. Dimensiones (m) - - 2,8 m de altura16 m de diámetro - Masa (kg) - - 98,5 - VSWR máxima - - < 2 - Polarización - - Vertical - Tamaño (m) - - 16
