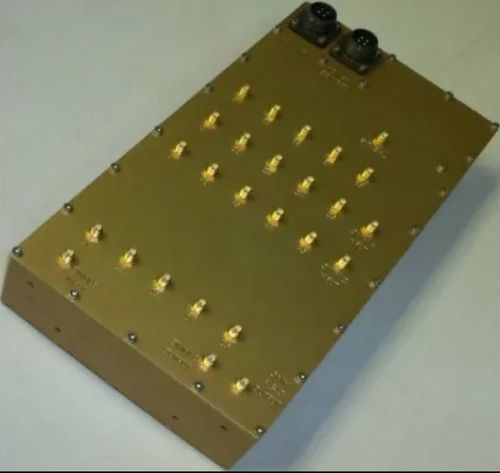

Interruptor multipolar DF-A0052

ESDresistente a las inclemenciasde potencia

El DF-A0052 es un conmutador de alta velocidad, de 3 bandas y 5 a 3 canales, diseñado para aplicaciones de antenas radiogoniométricas de elementos conmutados. El conmutador acepta tres bandas de frecuencia, cada una con 5 elementos de antena, y encamina 3 elementos cualesquiera de una banda seleccionada de 5 elementos a cualquiera de las 3 salidas. También está diseñado para montarse internamente dentro de la cavidad resistente a la intemperie de las antenas radiogoniométricas DF-A0029, DF-A0031 y DF-A0037. El conmutador consta de 5 canales paralelos, cada uno equipado con limitadores de potencia de entrada, protección ESD, amplificador de bajo ruido y conmutador de banda. También se puede seleccionar una banda de calibración, que proporciona una división equilibrada de 5 vías de una señal de calibración generada internamente o suministrada externamente, para la calibración de la cadena y el receptor. Cada canal dispone de un amplificador de bajo ruido, dentro de la cadena de calibración, para ayudar a superar las pérdidas del conmutador y del cable. El conmutador acepta un rango de tensión de entrada muy amplio. Se controla mediante líneas lógicas cableadas o una interfaz EIA-485 (RS-485). Toda la conmutación es de estado sólido para una conmutación rápida y ciclos de conmutación ilimitados. Dimensiones (m) - - 260 mm de largo160 mm de ancho100 mm de alto - Masa (kg) - - 4 - VSWR máxima - - < 2,5 - Tamaño (m) - - 0,32
