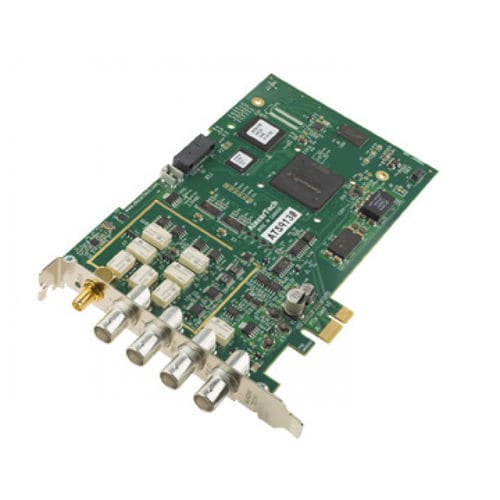

El ATS9130 es un digitalizador de forma de onda de 2 canales, 12 bits y 50 MS/s, capaz de almacenar hasta 8 millones de muestras por canal de datos adquiridos en su memoria integrada o de transmitir los datos adquiridos a la memoria de la placa base.
La ATS9130 es una tarjeta PCI Express (PCIe x1) Gen 1 de un solo carril, que soporta un rendimiento de bus de hasta 200 MB/s. La ATS9130 es una solución ideal para muchas aplicaciones.
Características:
muestreo en tiempo real de 50 MS/s por canal
2 canales muestreados simultáneamente
resolución A/D de 12 bits
Hasta 8 millones de muestras de memoria de adquisición a bordo por canal
Modo de transmisión continua
Reloj externo de 50 MHz a 1 MHz
Hasta 25 MHz de ancho de banda a plena potencia
rango de entrada de ±40 mV a ±20 V
relación señal/ruido de 60 dB
Calibración rastreable por NIST o CNRC
Conectores de entrada de disparo y E/S auxiliares
Tarjeta PCIe x1 de media longitud
El software AlazarDSO permite una rápida puesta en marcha
SDK para C++/C#, Python, MATLAB y LabVIEW
Soporte para Windows y Linux
---
