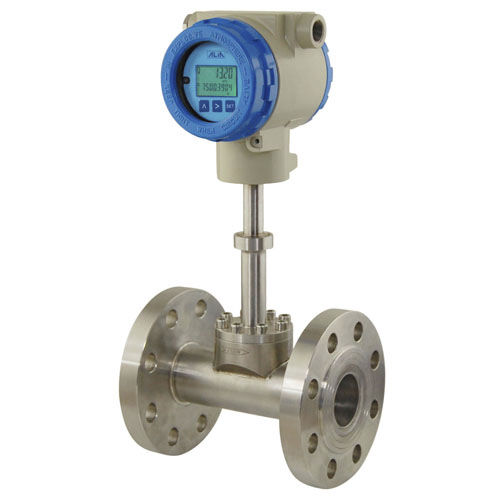

Caudalímetro volumétrico ATF80 series

para líquidopara gaspara vapor

Los caudalímetros de objetivo inteligente de la serie ATF80 revolucionan el método de desviación de objetivo para medir el caudal. El desplazamiento del objetivo se mide con precisión mediante sensores de capacitancia. La señal resultante se procesa digitalmente a través de un procesamiento de señal industrial de montaje en superficie para producir una salida de 4-20 mA proporcional al caudal volumétrico. Los caudalímetros Smart Target son adecuados para velocidades bajas y altas temperaturas. Caudal de gas y vapor. Reajustar el medidor es tan sencillo como cambiar el objetivo. No es necesario cambiar todo el medidor. Medición de baja velocidad inferior a 0,1 m/s Mide gas de antorcha de alta temperatura, baja presión y baja velocidad. Salida de 4-20 mA Comunicación HART Baja caída de presión La temperatura máxima puede ser de hasta 450 oC Calibración en línea mediante el software exclusivo de Alia Tipo de inserción o tipo Hot-Tap disponible para tuberías grandes Tamaño: - Pantalla local: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, - LCD de 4 líneas (con luz de fondo) 150, 200, 250, 300...... 6000 (mm) - Caudal de 5 dígitos Rango de medición: - Totalizador de 8 dígitos Vapor: 0.002-3400000 t/hr - Salida de corriente: Gas: 1-3280000 Nm3/hr - 4-20 mA 2 hilos Líquido: 0,1-55800 m3/hr - Carga Material: - Rohm= (VDC-10) * 50 Acero inoxidable 304 / 316 - Función de alarma: Precisión: - Alarma Alta / Baja Tipo de oblea / brida - Relación de reducción: +/-0,75% de la lectura - 15:1 Tipo de inserción - Comunicación: +/-1,6% de la lectura - Señal HART (Compatible) Repetibilidad: - Almacenamiento de datos: +/-0,05% FS - Parámetros de funcionamiento y totalizador Rango de Flujo Múltiple: - Las cifras son almacenadas por EEPROM por más 1-3 rangos de caudal: - más de 10 años Conexión al proceso: - Material de la carcasa: Brida / Oblea / Inserción - Aleación de aluminio Tipo de brida: - JIS 10K / JIS 20K / JIS 40K
